El ALD 610 K es un difusor cuadrado multivía de 4 direcciones para la difusión o el retorno de aire en edificios terciarios.
Serie ALD 610 K - aluminio

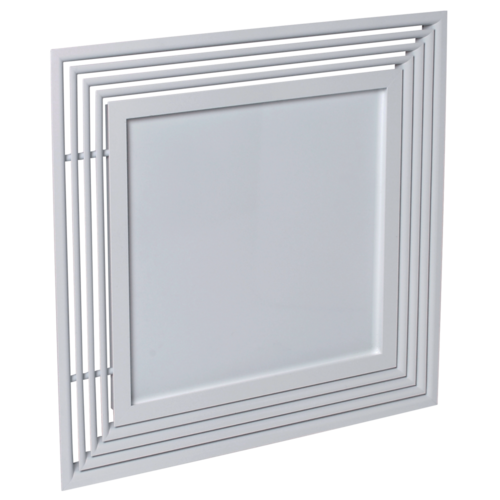

El ALD 610K es un difusor cuadrado multivía de 4 direcciones para la difusión o el retorno de aire de sistemas de ventilación o acondicionamiento de aire en edificios terciarios. Está disponible con 1, 2, 3 o 4 vías. Se instala en lugar de una placa de falso techo de 600 × 600 o 675 × 675 mm. Su cuerpo y sus deflectores son de aluminio. Está disponible con o sin chapa de acero central ciega para su sustitución por una placa cortada para una mejor integración estética. Existe en versión impulsión o retorno. La versión de retorno está equipada con un portafiltro y un núcleo practicable que facilita el acceso a este último.
Los + productos
- difusor adaptado a las placas de techo estándar de 600 × 600 y 675 × 675 con armazones T o Fine-Line,
- estética,
- accesibilidad al filtro en retorno.
El difusor ALD 610 K se instala en lugar de una placa de techo estándar. Ofrece una difusión de aire fija horizontal en cuatro direcciones con entre 1 y 4 vías. Disponible en impulsión y retorno, la versión de retorno está equipada con un portafiltro.
- difusor fijo horizontal en cuatro direcciones con 1 a 4 vías,
- impulsión y retorno,
- cuerpo y deflectores con perfiles de aluminio de pintura epoxi, en color blanco RAL 9003,
- la placa central de acero con pintura epoxi, color blanco RAL 9003, puede sustituirse por una placa de techo suspendido cortada,

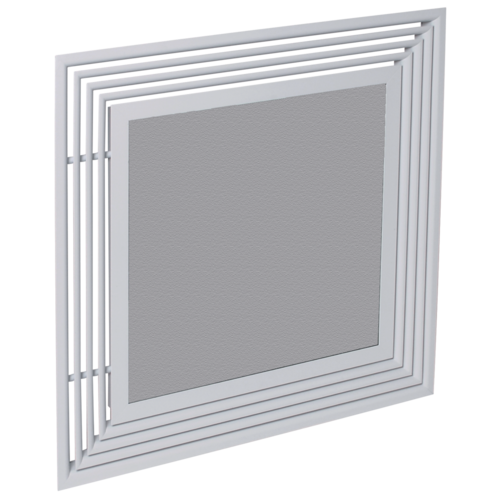

- modelo de retorno portafiltro con núcleo practicable,

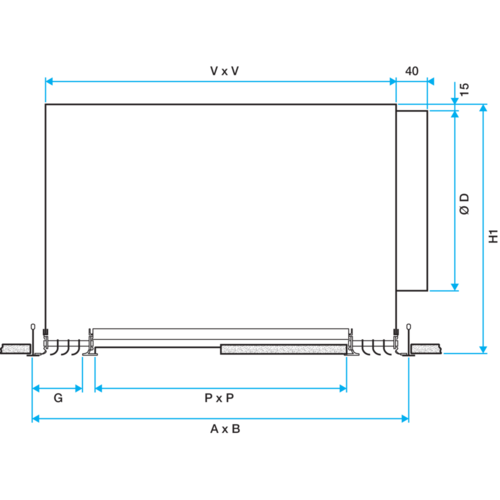

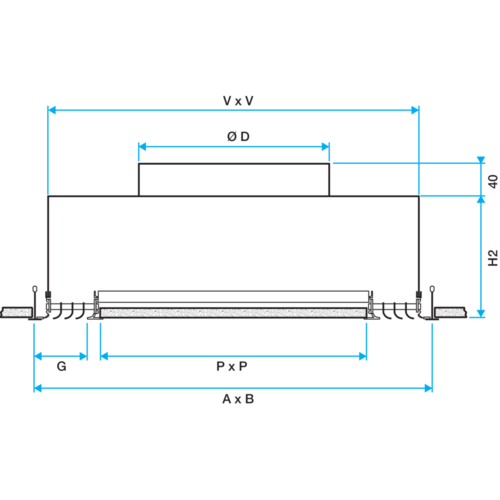

- plenum de conexión de acero galvanizado con embocadura lateral (tipo RE) o superior (tipo RT), simple o aislado,
- fijación del difusor al plenum con ayuda de clips no desmontables,
- fijación del conjunto a la losa de hormigón con ayuda de patas situadas en el plenum.
-
accesorio:
- filtro panel G2 o G3 para el retorno.
-
opciones:
- regulación de ajuste montada en el plenum con acceso a través del difusor,
- aislamiento de plenum de 2 o 5 caras,
- embocadura adicional en el plenum.
El difusor ALD 610 K se instala en lugar de una placa de techo estándar con ayuda de fijaciones ocultas del difusor al plenum. El sistema debe fijarse a la losa de hormigón con ayuda de las patas situadas en el plenum.
