Serie A 842 - aluminio
Difusor de techo
Serie A 842 - aluminio
Difusor de techo
El A 842 es un difusor de impulsión circular regulable por tornillo para la difusión de aire en edificios terciarios.
Serie A 842 - aluminio

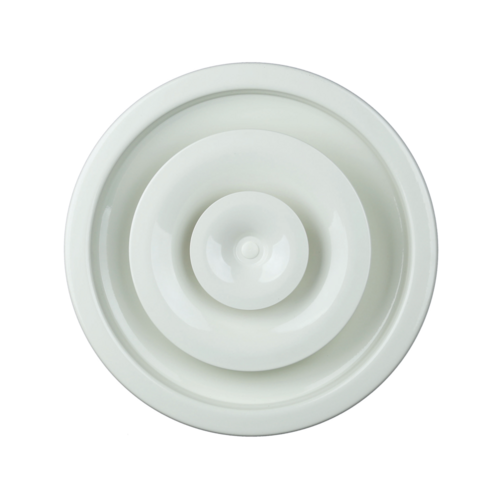

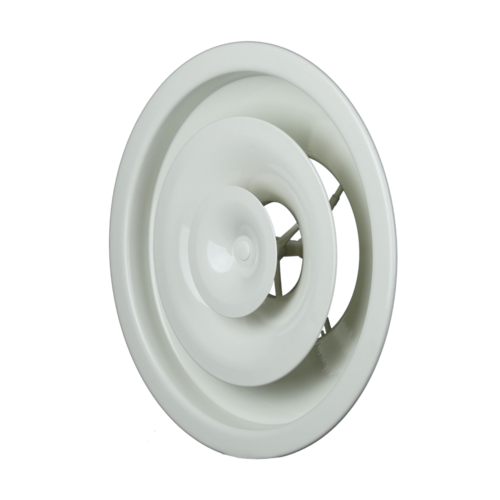

El A 842 es un difusor de impulsión circular regulable por tornillo para la difusión de aire de los sistemas de ventilación o acondicionamiento de aire en edificios terciarios. Se trata de un cono de aluminio con pintura epoxi blanca RAL 9003 al 30 % con núcleo de ABS. Se instala en techo o en conducto a la vista. Está disponible en las dimensiones de Ø160 a Ø630 mm.
Los + productos
- amplio rango de caudal,
- regulable de manera muy simple,
- instalación sencilla en techos BA13 con ayuda de clips específicos (accesorios).
El difusor A842 se instala en techos staff o BA13 con ayuda de fijaciones no visibles o en conductos circulares visibles. Ofrece una impulsión horizontal o vertical gracias a una difusión regulable.
- impulsión horizontal o vertical,
- difusión regulable por atornillado del cono central,
- construcción en aluminio,
- núcleo de ABS,
- acabado en pintura epoxi, color blanco RAL 9003 mate 30 % de brillo,
- fijación a la losa de hormigón oculta,
- conexión directa a conducto circular o con ayuda del plenum LRE,
- clips de fijación adaptados al montaje en techos staff.
-
accesorios:
- BR: regulación de tipo mariposa con 2 o 4 lamas en V,
- plenum de conexión LRE con embocadura lateral de acero galvanizado,
- juego de clips de fijación staff/BA13.
El difusor A 842 se instala en techos staff o BA13 o directamente en conductos a la vista con ayuda del plenum LRE o fijaciones adaptadas.

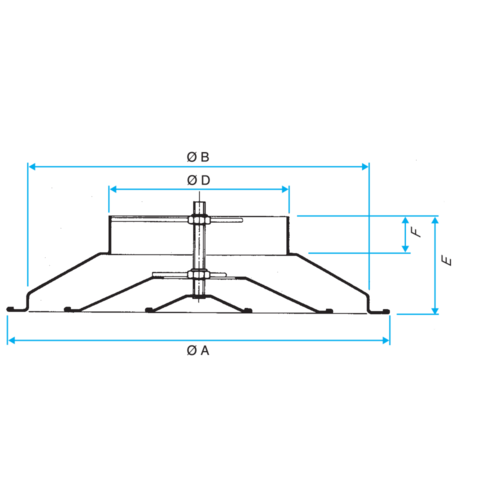

| Referencias | E (mm) | F (mm) | L x H (mm) | P (mm) | Ø A (mm) | Ø B (mm) | Ø D (mm) |
|---|---|---|---|---|---|---|---|
| 11051360 - A842 D160 RAL9010-30% | 105 |
45 |
220X220 |
270 |
335 |
288 |
160 |
| 11051361 - A842 D200 RAL9010-30% | 118 |
48 |
265X265 |
310 |
423 |
370 |
200 |
| 11051362 - A842 D250 RAL9010-30% | 130 |
48 |
315X315 |
360 |
517 |
461 |
250 |
| 11051363 - A842 D315 RAL9010-30% | 146 |
48 |
375X375 |
425 |
640 |
576 |
315 |
| 11051364 - A842 D355 RAL9010-30% | 185 |
65 |
420X420 |
465 |
730 |
656 |
355 |
| 11051365 - A842 D400 RAL9010-30% | 185 |
65 |
460X460 |
510 |
776 |
700 |
400 |
| 11051367 - A842 D500 RAL9010-30% | 185 |
65 |
560X560 |
610 |
917 |
825 |
500 |
| 11051368 - A842 D630 RAL9010-30% | 185 |
65 |
690X690 |
740 |
1045 |
963 |
630 |
| Referencias | Caudal de confort < 35dBA (m3/h) |
|---|---|
| 11051360 - A842 D160 RAL9010-30% | 250 |
| 11051361 - A842 D200 RAL9010-30% | 400 |
| 11051362 - A842 D250 RAL9010-30% | 650 |
| 11051363 - A842 D315 RAL9010-30% | 850 |
| 11051364 - A842 D355 RAL9010-30% | 1100 |
| 11051365 - A842 D400 RAL9010-30% | 1300 |
| 11051367 - A842 D500 RAL9010-30% | 1800 |
| 11051368 - A842 D630 RAL9010-30% | 2500 |
