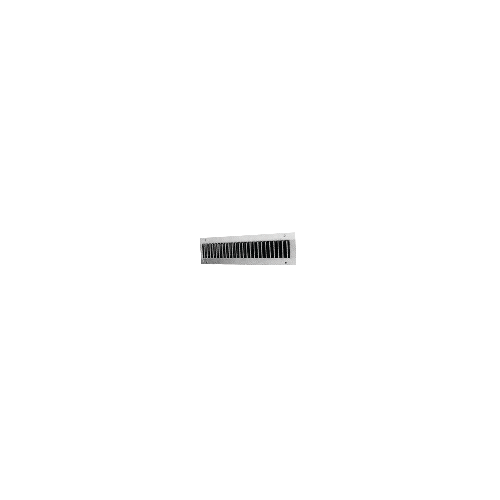

Serie GD 102 D - acero
Rejilla de conducto
Serie GD 102 D - acero
Rejilla de conducto
La rejilla interior para conducto GD 102 D se ha diseñado para la impulsión de aire en locales terciarios.
Serie GD 102 D - acero
La rejilla interior para conducto GD 102 D funciona en modo de impulsión de aire en cualquier aplicación de ventilación o acondicionamiento de aire en locales terciarios. Se instala en un conducto cilíndrico u oblongo. Se trata de una rejilla doble deflexión con aletas horizontales por detrás y verticales por delante, móviles, regulables individualmente, con una separación de 20 mm y acabado en acero galvanizado con color natural.
Los + productos
- compatible con conductos circulares y oblongos para todos los diámetros estándar.
La rejilla interior para conducto GD 102 D funciona en modo de impulsión de aire en cualquier aplicación de ventilación o acondicionamiento de aire en locales terciarios. Se instala en un conducto cilíndrico u oblongo.
- rejilla doble deflexión con aletas horizontales por detrás y verticales por delante, móviles, regulables individualmente, con una separación de 20 mm,
- acero galvanizado color natural,
- fijación por tornillos visibles en el marco en conducto cilíndrico u oblongo.
- Dimensiones disponibles de 325 × 75 a 1225 × 225 mm
- fijación en conducto circular u oblongo,
- fijación visible mediante tornillos en el bastidor.
| Material principal | Tipo de acabado | Color |
|---|---|---|
| Aluminio |
Acero galvanizado |
Acero galvanizado |

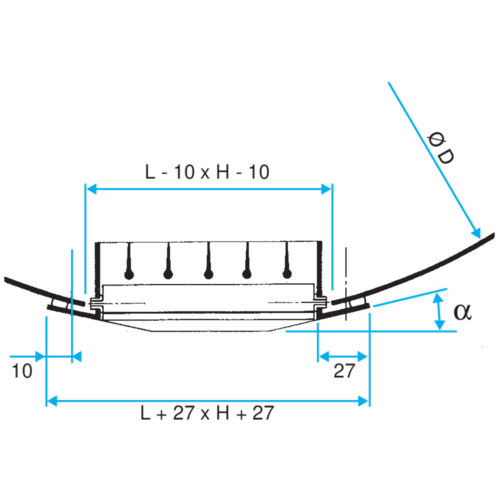

| Referencias | A (mm) | B (mm) | C (mm) | H (mm) | L (mm) | Ø D conducto máx (mm) | Ø D conducto mín (mm) |
|---|---|---|---|---|---|---|---|
| 11050143 - GD102D F1 425X125 | 46 |
90 |
141 |
125 |
425 |
900 |
315 |
| 11050144 - GD102D F1 525X125 | 46 |
90 |
154 |
125 |
525 |
900 |
315 |
| 11050145 - GD102D F1 625X125 | 46 |
90 |
167 |
125 |
625 |
900 |
315 |
| 11050154 - GD102D F1 825X225 | 56 |
100 |
204 |
225 |
825 |
1600 |
630 |
| Referencias | Caudal de confort (impulsión con registro N 100 % abierto) para Lw < NR 25 (m3/h) |
|---|---|
| 11050143 - GD102D F1 425X125 | 460 |
| 11050144 - GD102D F1 525X125 | 560 |
| 11050145 - GD102D F1 625X125 | 680 |
| 11050154 - GD102D F1 825X225 | 1500 |
