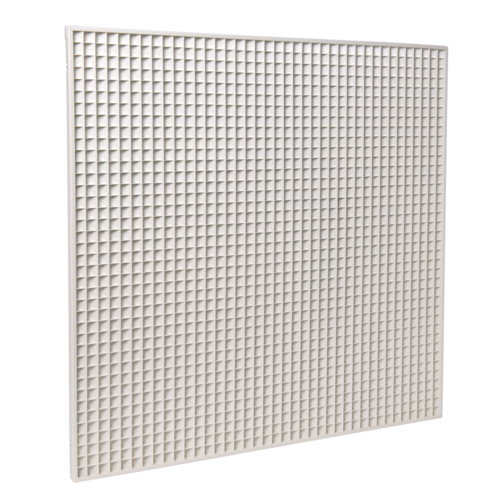

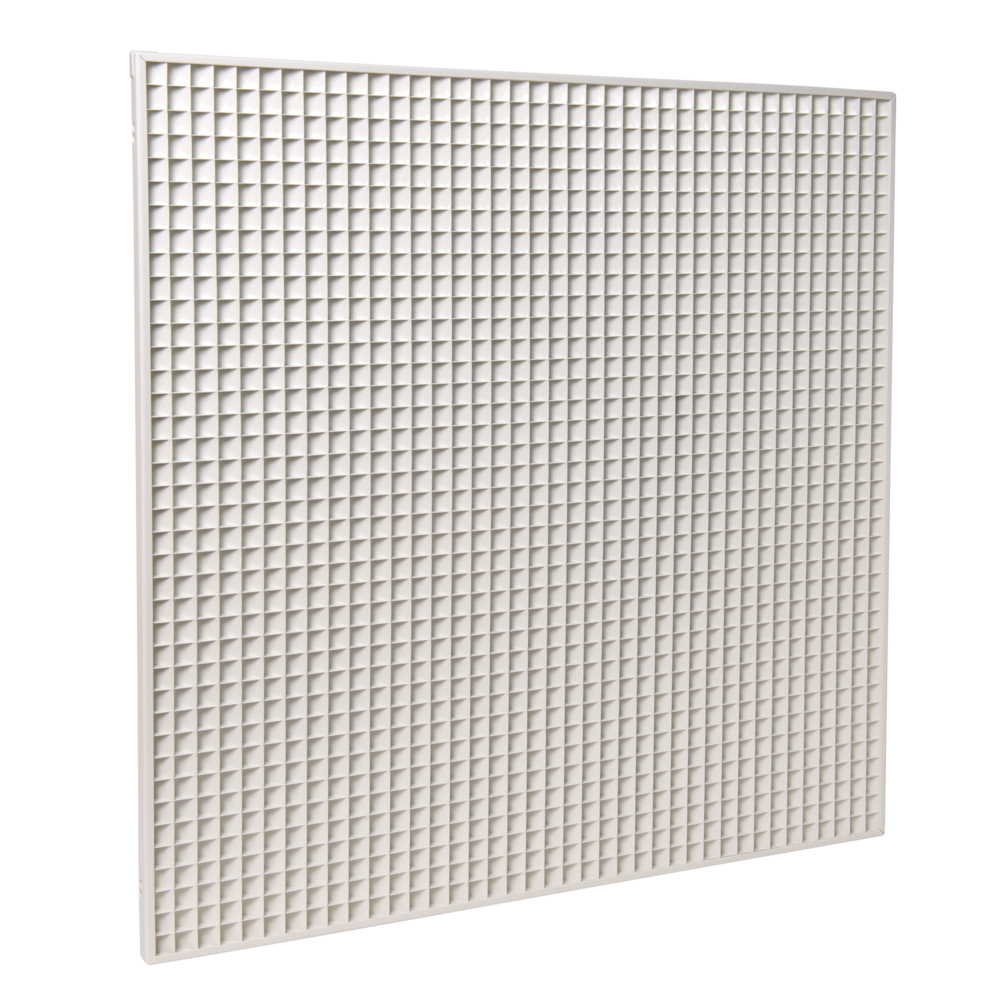

Serie AU 124 - aluminio
Rejilla techo
Serie AU 124 - aluminio
Rejilla techo
La rejilla de techo de aluminio AU 124 permite el retorno de aire en un local para instalaciones de ventilación o acondicionamiento de aire.
Serie AU 124 - aluminio
La rejilla AU 124 con marco fino, malla cuadrada de 15 × 15 mm y una inclinación de 45° se instala en lugar de una placa de falso techo.
Los + productos
- instalación sencilla: dimensiones aptas para losas de falso techo de 600 × 600 mm,
- gran rigidez gracias a su marco fino.
La rejilla AU 124 con marco fino, malla cuadrada de 15 × 15 mm y una inclinación de 45° permite el retorno correcto del aire en el local en lugar de una placa de falso techo.
- marco fino de 5 mm,
- malla cuadrada de 15 × 15 mm con una inclinación de 45°,
- aluminio con pintura epoxi de color blanco RAL 9003 al 30 %.
- dimensiones disponibles de 100 × 100 a 1200 × 600 mm en pasos de 25 mm en L y H para la gama extendida.
- en lugar de una placa de falso techo,
- por gravedad en los soportes en T.
| Referencias | Material principal | Materia del aislante | Tipo de acabado | Color |
|---|---|---|---|---|
| 11002606 - AU124 | Aluminio |
|||
| 11050727 - AU124Z F0 595X595 RAL 9010 STD | Aluminio |
Pintura epoxi |
Blanco |
| Referencias | A (mm) | A x B* (mm) | B (mm) | Altura plenum (mm) |
|---|---|---|---|---|
| 11002606 - AU124 | ||||
| 11050727 - AU124Z F0 595X595 RAL 9010 STD | 600 |
600X600 |
600 |
330 |
| Referencias | Caudal de confort para Lw < NR 25 (m3/h) |
|---|---|
| 11002606 - AU124 | |
| 11050727 - AU124Z F0 595X595 RAL 9010 STD | 1000 |
