Serie AO 123 - aluminio
Rejilla techo
Serie AO 123 - aluminio
Rejilla techo

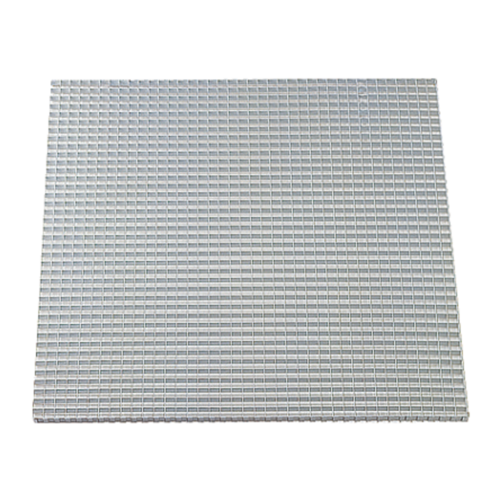

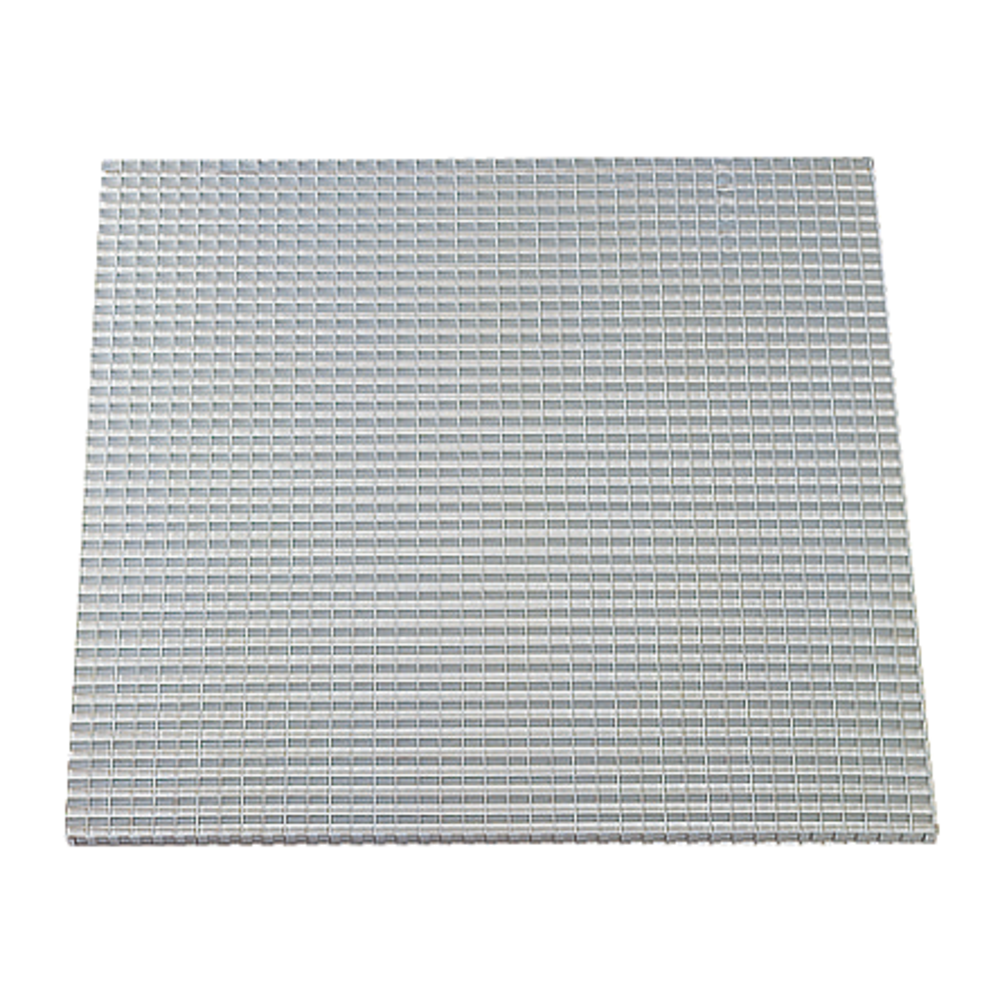

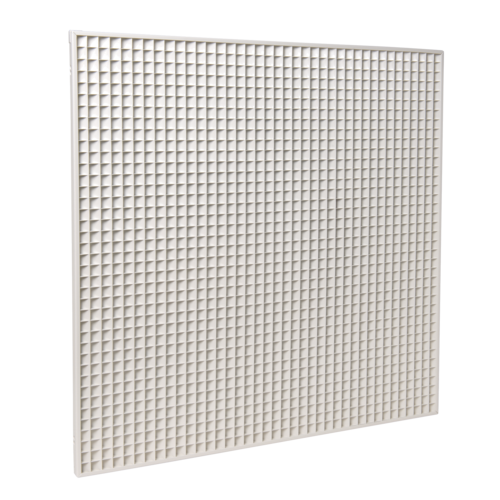

La rejilla de techo de aluminio AO 123 permite el retorno de aire en un local para instalaciones de ventilación o acondicionamiento de aire.
Serie AO 123 - aluminio
La rejilla AO 123 sin marco con malla cuadrada recta de 15 × 15 mm se instala en lugar de una placa de falso techo.
Los + productos
- instalación sencilla: dimensiones aptas para losas de falso techo de 600×600 mm.
La rejilla AO 123 sin marco con malla cuadrada de 15 × 15 mm permite el retorno correcto del aire en el local en lugar de una placa de falso techo.
- rejilla sin marco,
- malla cuadrada recta de 15 × 15 mm,
- aluminio con pintura epoxi de color blanco RAL 9003 al 30 %.
- Dimensiones disponibles compatibles con placas de falso techo estándar
600 × 600 mm y 1200 × 600 mm.
- Dimensiones disponibles de 100 × 100 a 1200 × 600 mm en pasos de
25 mm en L y H para la gama extendida.
- en lugar de una placa de falso techo,
- por gravedad en los soportes en T.
| Referencias | Material principal | Materia del aislante | Tipo de acabado | Color |
|---|---|---|---|---|
| 11002008 - AO 123 | Aluminio |
|||
| 11050661 - AO123Z F0 598×598 RAL9003 30 % STD | Aluminio |
Pintura epoxi |
Blanco |
|
| 11050662 - AO123Z F0 1198X598 RAL9003 30% STD | Aluminio |
Pintura epoxi |
Blanco |
|
| 11050685 | Aluminio |
| Referencias | A (mm) | A x B* (mm) | B (mm) | Altura plenum (mm) |
|---|---|---|---|---|
| 11002008 - AO 123 | ||||
| 11050661 - AO123Z F0 598×598 RAL9003 30 % STD | 600 |
600X600 |
600 |
300 |
| 11050662 - AO123Z F0 1198X598 RAL9003 30% STD | 1200 |
1200X600 |
600 |
|
| 11050685 |
| Referencias | Caudal de confort para Lw < NR 25 (m3/h) |
|---|---|
| 11002008 - AO 123 | |
| 11050661 - AO123Z F0 598×598 RAL9003 30 % STD | 1000 |
| 11050662 - AO123Z F0 1198X598 RAL9003 30% STD | 2000 |
| 11050685 |
Referencias de productos y accesorios
1 software
-
Herramienta de ayuda a la selección de difusores de aire de un edificio terciario
