Serie AC 174 - aluminio
Rejilla techo
Serie AC 174 - aluminio
Rejilla techo
La rejilla de techo practicable de aluminio con filtro AC 174 permite el retorno de aire para sistemas de ventilación o acondicionamiento de aire.
Serie AC 174 - aluminio

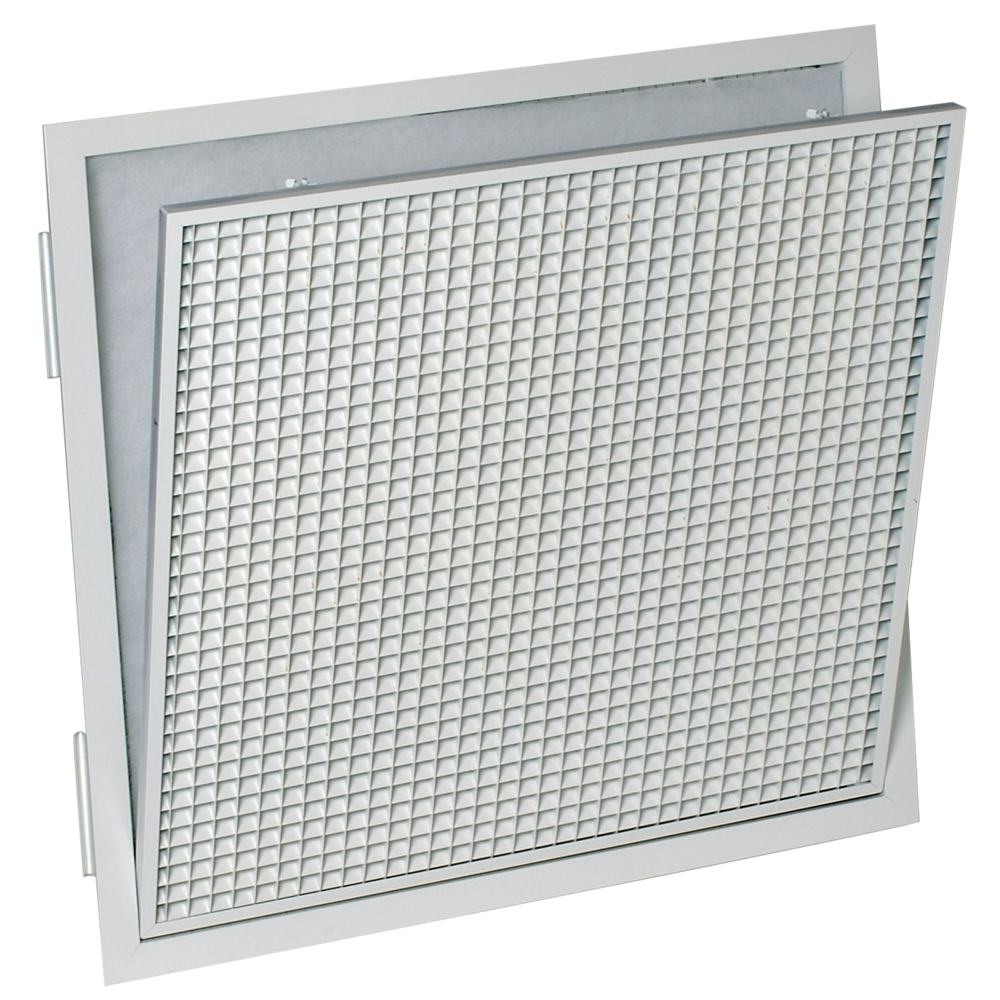

La AC 174 es una rejilla de techo de aluminio anodizado de malla cuadrada de 15 × 15 mm. Se compone de una cara practicable con bisagra y un filtro integrado.
Los + productos
- filtro integrado,
- apertura fácil mediante bisagra.
- compatible con placas de falso techo estándar,
- sistema de cierre eficaz y robusto,
- instalación posible en techo no registrable.
La rejilla AC 174 con malla cuadrada de 15 × 15 mm permite el retorno correcto del aire en el local. Además, está equipada con un filtro de fácil acceso gracias a su apertura por medio de bisagras.
- malla cuadrada de 15 × 15 mm con una inclinación de 45°,
- acabado con pintura epoxi de color blanco RAL 9003 al 30 %,
- apertura fácil mediante bisagra de acero inoxidable,
- con filtro G3 de 15 mm y certificado de resistencia al fuego M1.
- dimensiones disponibles de 200 × 200 mm a 600 × 600 mm en pasos de 25 mm.
- montaje en techo,
- en lugar de una placa de falso techo, según el modelo.
| Referencias | Material principal | Tipo de acabado | Color |
|---|---|---|---|
| 11002037 - AC 174 | Aluminio |
||
| 11050740 - AC 174 WZ F1 400x200 | Aluminio |
Pintura epoxi |
Blanco |
| 11050741 - AC 174 WZ F1 500x500 | Aluminio |
Pintura epoxi |
Blanco |
| 11050742 - AC 174 WZ F0 563x263 AxB=600x300 | Aluminio |
Pintura epoxi |
Blanco |
| 11050743 - AC 174 WZ F0 563x563 AxB=600x600 | Aluminio |
Pintura epoxi |
Blanco |
| Referencias | A (mm) | A x B* (mm) | B (mm) | D (mm) | H (mm) | H1 (mm) | L (mm) | Filtro estándar (mm) |
|---|---|---|---|---|---|---|---|---|
| 11002037 - AC 174 | ||||||||
| 11050740 - AC 174 WZ F1 400x200 | 250 |
200 |
360 |
400 |
385X185 |
|||
| 11050741 - AC 174 WZ F1 500x500 | 250 |
500 |
410 |
500 |
485X485 |
|||
| 11050742 - AC 174 WZ F0 563x263 AxB=600x300 | 600 |
600X300 |
300 |
250 |
263 |
360 |
563 |
550X250 |
| 11050743 - AC 174 WZ F0 563x563 AxB=600x600 | 600 |
600X600 |
600 |
250 |
563 |
360 |
563 |
550X500 |
