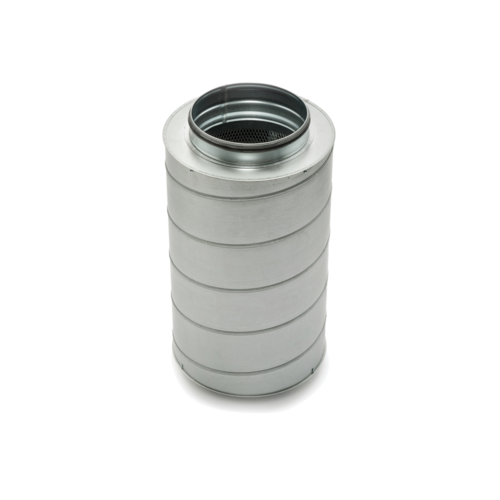

OCTA con Juntas Acústica

OCTA con Juntas

Acústica

El silenciador OCTA con juntas atenúa fuertemente la propagación acústica (medias frecuencias) en una red circular con una baja fuga.
OCTA con Juntas
Ver referencias
Descargar archivo de la biblioteca CAD
OCTA con Juntas

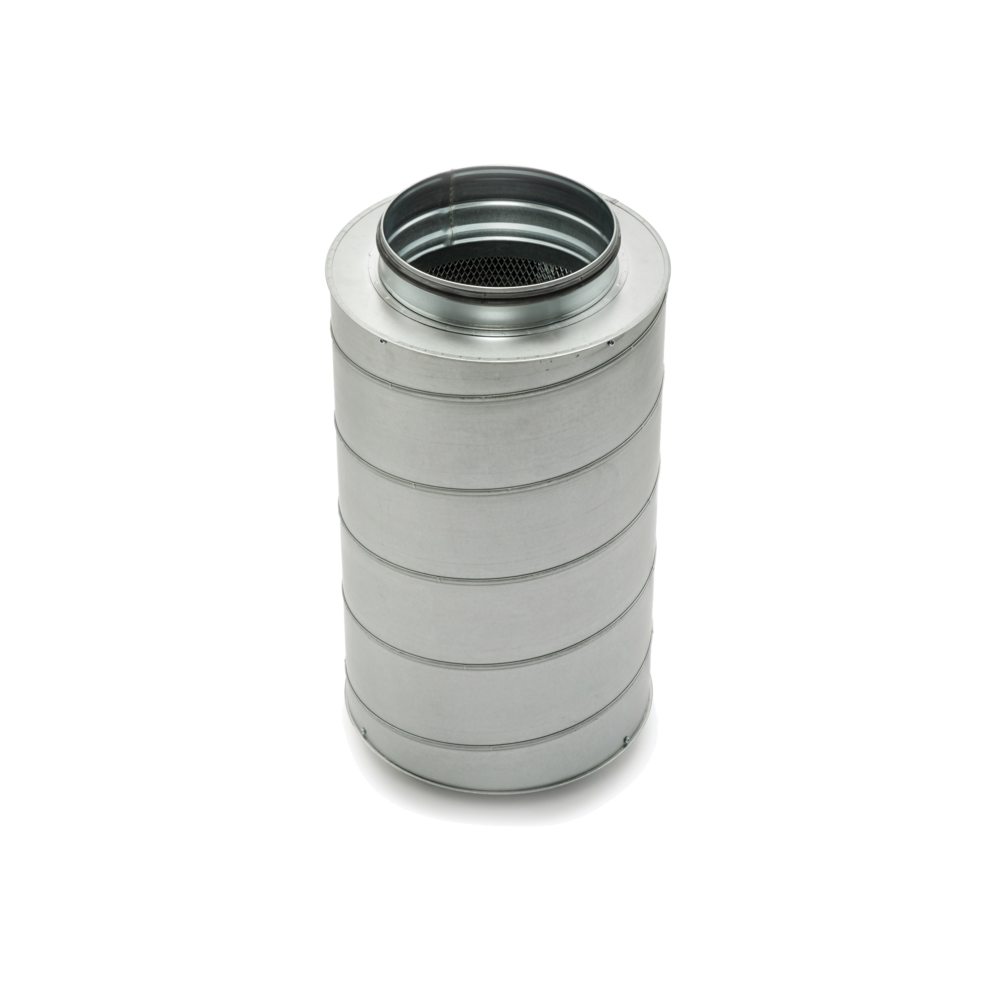

El silenciador OCTA con juntas permite atenuar fuertemente el ruido transmitido en la red de ventilación y por lo tanto asegurar el confort acústico en el interior de los edificios terciarios y colectivos asegurando al mismo tiempo una muy buena estanqueidad de la red. Una amplia gama cubre los diámetros del Ø125 mm al Ø1000 mm.
OCTA con Juntas

Los + productos

  • atenuación acústica eficiente,
  • ahorro de energía: bajas pérdidas de carga,
  • ahorro de energía: muy baja tasa de fuga (estanqueidad clase D).

El interior del OCTA con juntas está recubierto de una lana mineral con un velo de vidrio que va a atenuar los sonidos.

  • envolvente exterior de chapa galvanizada ciega,
  • envolvente interior de chapa galvanizada perforada,
  • cuellos de conexión con junta,
  • aislamiento acústico: lana mineral + velo de vidrio,
  • clasificación al fuego M0, es decir, A1 según Euroclases,
  • versión probada a 400 °C - 2 h bajo solicitud,
  • Estanqueidad del producto clase D según EN 12237.
  • se inserta directamente entre dos conductos circulares de red.
Referencias Espesor aislante (mm) Material principal Materia del aislante
11094944
11094945
11094946
11094633 - OCTA galva + juntas Ø160 mm

50

Acero galvanizado

Lana de roca
11094632 - OCTA galva + juntas Ø125 mm

50

Acero galvanizado

Lana de roca
11094947
11094948
11094634 - OCTA galva + juntas Ø200 mm

50

Acero galvanizado

Lana de roca
11094635 - OCTA galva + juntas Ø250 mm

50

Acero galvanizado

Lana de roca
11094636 - OCTA galva + juntas Ø315 mm

100

Acero galvanizado

Lana de roca
11094637 - OCTA galva + juntas Ø355 mm

100

Acero galvanizado

Lana de roca
11094638 - OCTA galva + juntas Ø400 mm

100

Acero galvanizado

Lana de roca
11094639 - OCTA galva + juntas Ø450 mm

100

Acero galvanizado

Lana de roca
11094640 - OCTA galva + juntas Ø500 mm

100

Acero galvanizado

Lana de roca
11094641 - OCTA galva + juntas Ø630 mm

100

Acero galvanizado

Lana de roca
11094642 - OCTA D800 + junta

100

Acero galvanizado

Lana de roca
11094643 - OCTA D1000 + junta

100

Acero galvanizado

Lana de roca
11094646 - OCTA D900 + junta

100

Acero galvanizado

Lana de roca
11094647 - OCTA galva + juntas Ø710 mm

100

Acero galvanizado

Lana de roca
11094648 - OCTA galva con bafle + juntas Ø560

100

Acero galvanizado

Lana de roca
OCTA con Juntas
Referencias F (mm) G (mm) Ø d (mm) Ø D (mm) Peso (kg)
11094944
11094945
11094946
11094633 - OCTA galva + juntas Ø160 mm

635

670

160

250

6,7
11094632 - OCTA galva + juntas Ø125 mm

635

670

125

224

4,7
11094947
11094948
11094634 - OCTA galva + juntas Ø200 mm

635

670

200

300

8,5
11094635 - OCTA galva + juntas Ø250 mm

610

690

250

355

11,9
11094636 - OCTA galva + juntas Ø315 mm

610

1010

315

500

18,9
11094637 - OCTA galva + juntas Ø355 mm

910

1010

355

560

31,3
11094638 - OCTA galva + juntas Ø400 mm

910

1010

400

600

33,8
11094639 - OCTA galva + juntas Ø450 mm

910

1010

450

630

36,7
11094640 - OCTA galva + juntas Ø500 mm

911

1010

500

710

41,9
11094641 - OCTA galva + juntas Ø630 mm

911

1310

630

800

66,2
11094642 - OCTA D800 + junta

1211

1400

800

1000

90
11094643 - OCTA D1000 + junta

1200

1400

1000

1250

110
11094646 - OCTA D900 + junta

1200

1400

900

1120

100
11094647 - OCTA galva + juntas Ø710 mm

1211

1400

710

900

80
11094648 - OCTA galva con bafle + juntas Ø560

911

1310

560

710

64,5
Referencias Atenuación acústica medida según la norma ISO 7235 a 1000 Hz (dB) Atenuación acústica medida según la norma ISO 7235 a 125 Hz (dB) Atenuación acústica medida según la norma ISO 7235 a 2000 Hz (dB) Atenuación acústica medida según la norma ISO 7235 a 250 Hz (dB) Atenuación acústica medida según la norma ISO 7235 a 4000 Hz (dB) Atenuación acústica medida según la norma ISO 7235 a 500 Hz (dB) Atenuación acústica medida según la norma ISO 7235 a 63 Hz (dB) Atenuación acústica medida según la norma ISO 7235 a 8000 Hz (dB)
11094944
11094945
11094946
11094633 - OCTA galva + juntas Ø160 mm

26

2

22

8

14

8

4

11
11094632 - OCTA galva + juntas Ø125 mm

29

4

29

9

23

18

4

19
11094947
11094948
11094634 - OCTA galva + juntas Ø200 mm

26

2

22

8

14

8

4

11
11094635 - OCTA galva + juntas Ø250 mm

21

1

11

6

6

14

2

7
11094636 - OCTA galva + juntas Ø315 mm

17

2

6

5

3

11

5

3
11094637 - OCTA galva + juntas Ø355 mm

23

3

8

9

5

15

5

5
11094638 - OCTA galva + juntas Ø400 mm

20

4

5

9

3

14

3

4
11094639 - OCTA galva + juntas Ø450 mm

13

3

4

8

3

14

3

3
11094640 - OCTA galva + juntas Ø500 mm

11

4

7

3

14

2
11094641 - OCTA galva + juntas Ø630 mm

17

6

12

14

11

22

3

5
11094642 - OCTA D800 + junta

11

6

9

11

8

16

2

5
11094643 - OCTA D1000 + junta
11094646 - OCTA D900 + junta
11094647 - OCTA galva + juntas Ø710 mm

12

2

9

8

7

13

3
11094648 - OCTA galva con bafle + juntas Ø560

19

3

15

11

12

18

2

5
Referencias Clasificación al fuego
11094944
11094945
11094946
11094633 - OCTA galva + juntas Ø160 mm

A1
11094632 - OCTA galva + juntas Ø125 mm

A1
11094947
11094948
11094634 - OCTA galva + juntas Ø200 mm

A1
11094635 - OCTA galva + juntas Ø250 mm

A1
11094636 - OCTA galva + juntas Ø315 mm

A1
11094637 - OCTA galva + juntas Ø355 mm

A1
11094638 - OCTA galva + juntas Ø400 mm

A1
11094639 - OCTA galva + juntas Ø450 mm

A1
11094640 - OCTA galva + juntas Ø500 mm

A1
11094641 - OCTA galva + juntas Ø630 mm

A1
11094642 - OCTA D800 + junta

A1
11094643 - OCTA D1000 + junta

A1
11094646 - OCTA D900 + junta

A1
11094647 - OCTA galva + juntas Ø710 mm

A1
11094648 - OCTA galva con bafle + juntas Ø560

A1

Referencias de productos y accesorios

  • Aldes
    11094944
  • Aldes
    11094945
  • Aldes
    11094946
  • OCTA galva + juntas Ø160 mm
    OCTA galva + juntas Ø160 mm
    11094633
    155,00 € (sin IVA)
  • OCTA galva + juntas Ø125 mm
    OCTA galva + juntas Ø125 mm
    11094632
    142,00 € (sin IVA)
  • Aldes
    11094947
  • Aldes
    11094948
  • OCTA galva + juntas Ø200 mm
    OCTA galva + juntas Ø200 mm
    11094634
    188,00 € (sin IVA)
  • OCTA galva + juntas Ø250 mm
    OCTA galva + juntas Ø250 mm
    11094635
    204,00 € (sin IVA)
  • OCTA galva + juntas Ø315 mm
    OCTA galva + juntas Ø315 mm
    11094636
    240,00 € (sin IVA)
  • OCTA galva + juntas Ø355 mm
    OCTA galva + juntas Ø355 mm
    11094637
    375,00 € (sin IVA)
  • OCTA galva + juntas Ø400 mm
    OCTA galva + juntas Ø400 mm
    11094638
    431,00 € (sin IVA)
  • OCTA galva + juntas Ø450 mm
    OCTA galva + juntas Ø450 mm
    11094639
    496,00 € (sin IVA)
  • OCTA galva + juntas Ø500 mm
    OCTA galva + juntas Ø500 mm
    11094640
    526,00 € (sin IVA)
  • OCTA galva + juntas Ø630 mm
    OCTA galva + juntas Ø630 mm
    11094641
    660,00 € (sin IVA)
  • OCTA D800 + junta
    OCTA D800 + junta
    11094642
    1547,00 € (sin IVA)
  • OCTA D1000 + junta
    OCTA D1000 + junta
    11094643
    1929,00 € (sin IVA)
  • OCTA D900 + junta
    OCTA D900 + junta
    11094646
    2095,00 € (sin IVA)
  • OCTA galva + juntas Ø710 mm
    OCTA galva + juntas Ø710 mm
    11094647
    1514,00 € (sin IVA)
  • OCTA galva con bafle + juntas Ø560
    OCTA galva con bafle + juntas Ø560
    11094648
    625,00 € (sin IVA)
