Sensor Optic Mod
Sistema de regulación de caudal
Sensor Optic Mod
Sistema de regulación de caudal
El Optic Mod detecta la presencia para adaptar el volumen de aire necesario con el fin de optimizar la CAI y el consumo energético.
Sensor Optic Mod

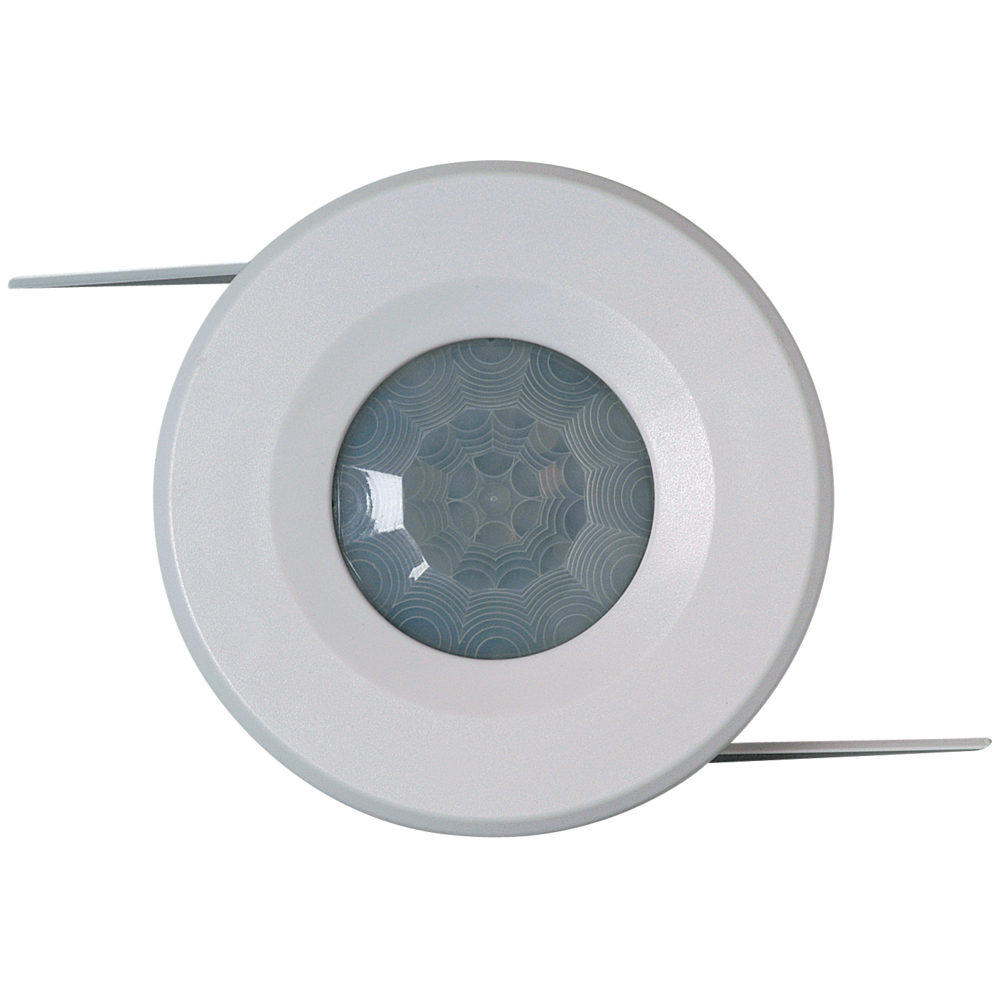

El Optic Mod es un detector óptico (radiación infrarroja) que envía impulsos eléctricos (0-1) hacia el módulo principal Pilot Mod. Está formado por una lente de Fresnel, sensores piroeléctricos y un LED indicador de visualización de detecciones. En caso de instalación de varios sensores en la misma estancia, el Pilot Mod podrá calcular una tasa de agitación de 0 a 100 % (sistema Agito) y, de este modo, modular de manera más afinada las aperturas de regulaciones que con un modo abierto/cerrado (sistema de presencia con un único sensor).
Los + productos
- facilidad de instalación,
- ningún mantenimiento necesario,
- solución Agito: exclusividad Aldes.
- solo 2 cables para información + alimentación.
El Sensor Optic Mod forma parte del sistema VMT Mod. Envía una señal de presencia al Pilot Mod encargado de controlar el coeficiente de apertura de las regulaciones MDA Mod.
- los movimientos que se efectúan en la estancia se detectan por medio del detector óptico (radiación infrarroja), que envía impulsos eléctricos (0-1) hacia el módulo principal para el tratamiento de la información,
-
el detector óptico se compone de:
- una lente de Fresnel,
- sensores piroeléctricos.
- posee un LED indicador de visualización de detecciones.

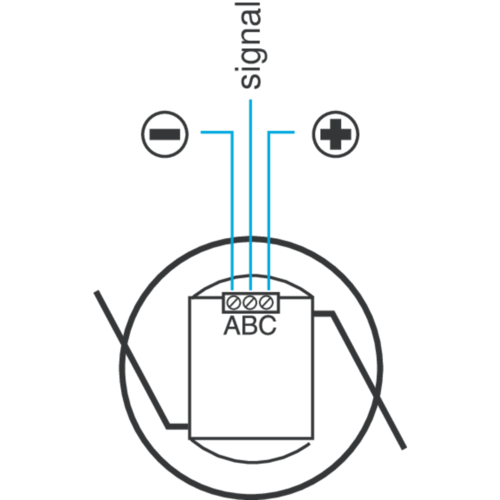

- conexión al sistema únicamente por medio de 2 cables con una sección de 1,5 o 2,5 mm2,
- número máximo de sensores Optic Mod por módulo principal Pilot Mod: 8,

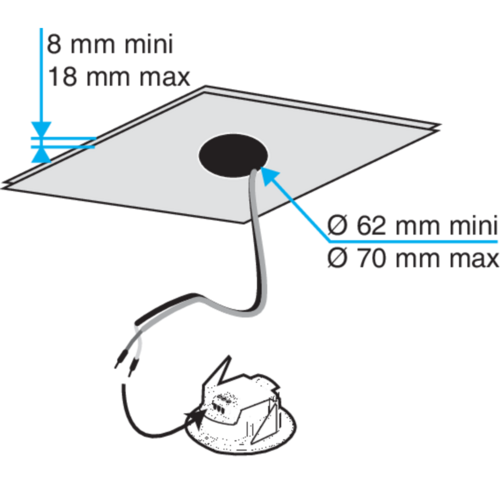

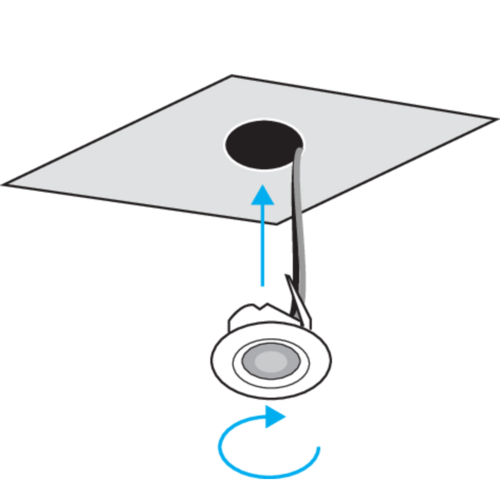

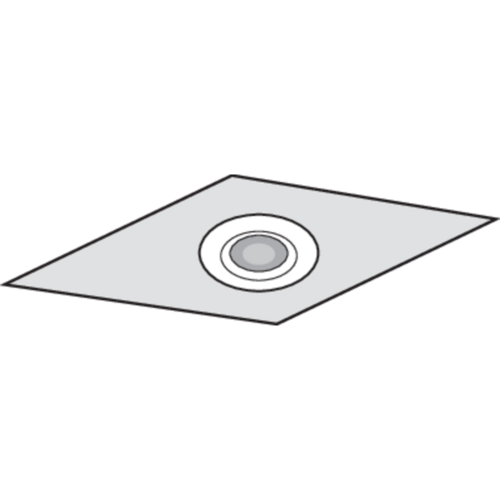

- los detectores se fijan en el falso techo con ayuda de un agujero con un diámetro de 62 a 70 mm,
-
ubicación de los detectores:
- uso de presencia:
zona de detección = zona situada a 1 m de las paredes, 4 m × 4 m,

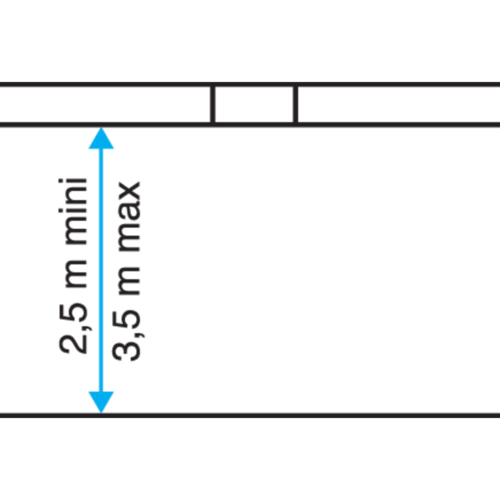

altura máx. de instalación en posición de techo: entre 2,5 y 3,5 m,
altura máx. de instalación en posición de pared: aprox. 2,5 m,
-
- uso de Agito:
distancia óptima entre 2 detectores: de 2,4 a 4,2 m,
zona de detección = zona situada a 1 m de las paredes,
altura máx. de instalación en posición de techo: entre 2,5 y 3,5 m.
| Consumo del sensor (W) | Tiempo de respuesta (min) | Materia del aislante |
|---|---|---|
| < 0.02 |
< 1 s |

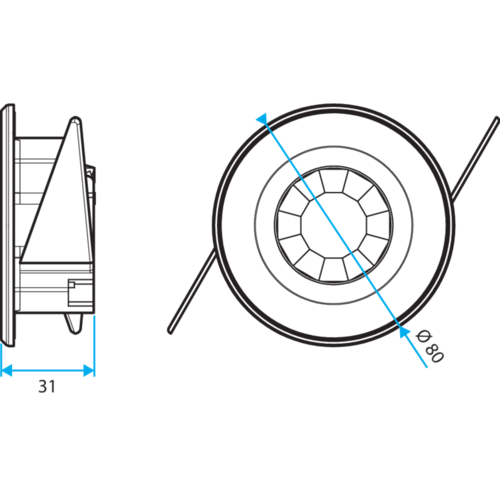

| Alto (mm) | Ancho (mm) | Profundidad (mm) | Peso (kg) |
|---|---|---|---|
| 80 |
80 |
31 |
0,06 |
| Tensión (V) |
|---|
| Bus |
- Número de documento de idoneidad técnica : 14,5/16-2185
- Eligibilidad al CEE : Sí
