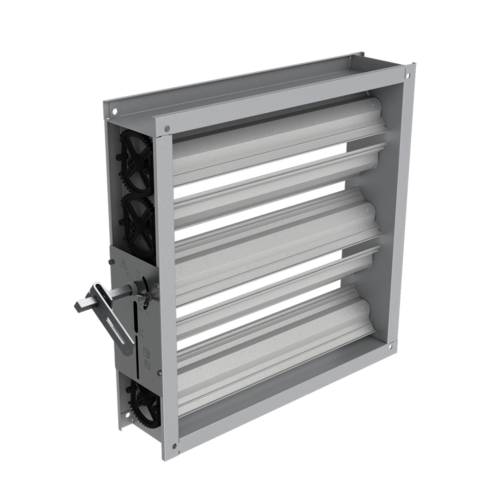

Compuerta de Regulación Rectangular CRGN
Equilibrado de caudal
Compuerta de Regulación Rectangular CRGN
Compuerta de Regulación Rectangular CRGN
La compuerta CRGN permite equilibrar los caudales en una red rectangular. Está disponible en las dimensiones de 200×200 mm a 1200×1400 mm por pasos de 50 mm.
Los + productos
- estanqueidad de clase B según la norma EN 1751,
- versión de clase C disponible bajo solicitud.
- fabricado en Europa.
La apertura y el cierre de las lamas de la CRGN se realizan gracias a la rotación de su eje de mando. Esta rotación se efectúa a través de una empuñadura o un motor.
- acero galvanizado,
- ancho: lama = 100 mm, marco = 130 mm,
- transmisión por ruedas dentadas fuera del flujo de aire (desplazamiento opuesto),
- se suministra con eje desnudo con indicador de posición y tornillo de bloqueo,
- eje motor: cuadrado de 12 mm (diagonal de 17 mm),
- estanqueidad de clase B según la norma EN 1751 (clase C disponible bajo solicitud),
- rango de funcionamiento: -20°C / +80°C,
- velocidad admisible hasta 10 m/s.
- en conducto rectangular.
| H (mm) | L (mm) |
|---|---|
| 200-1400 |
200-1200 |
| Rango de presión (Pa) |
|---|
| 0-1500 |
| Clase de estanqueidad al aire | Clase de estanqueidad al aire de la vertical |
|---|---|
| B |
Sin |
