La boca TDA permite un mayor ahorro de energía y una CAI mejor en edificios terciarios.
Boca TDA

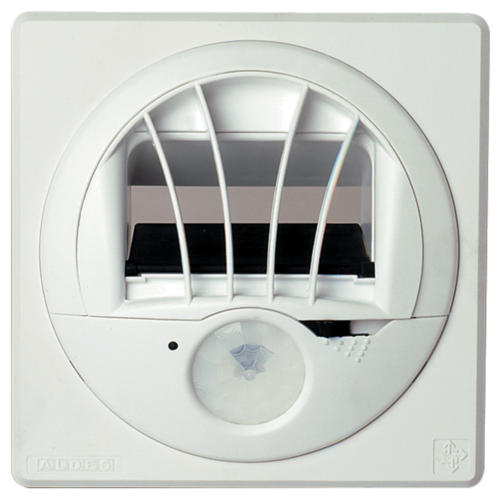

La boca TDA es un pequeño terminal de extracción con un sensor de presencia integrado. En función de la señal de este sensor, se producirá una extracción según un caudal base o un caudal punta. De color blanco, se integra con discreción en una pared o el techo.
Los + productos
- confort, CAI y ahorro de energía gracias a un funcionamiento automático por detección de presencia,
- facilidad de instalación,
- posibilidad de controlar la iluminación.
- fabricado en Europa.
La boca TDA posee un sensor óptico integrado. De este modo, se conmuta automáticamente de un caudal de extracción base a un caudal punta en caso de detección de presencia para una mejora tanto de la CAI como del confort y un mayor ahorro de energía.
- modulación automática del caudal de aire en función de la ocupación del lugar,
- control de presencia: renovación del aire cuando la estancia está ocupada,
- versión sin control para homogeneidad estética,
- caudal base: 7,5 m3/h a 100 Pa,
- caudal punta regulable por cursor: 25, 50, 75 o 90 m3/h a 100 Pa,

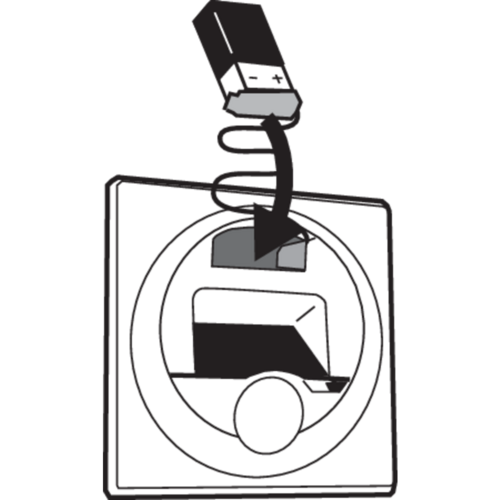

- versión de pila 6LR61 suministrada.
La TDA permanece en caudal punta durante 20 min tras la última detección.

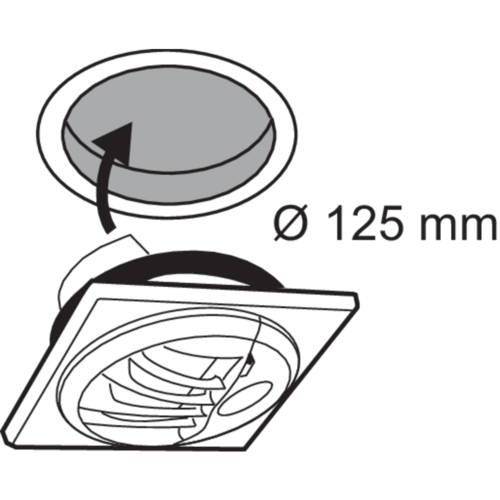

- instalación en pared o techo,
- 1 TDA por ramal de red,

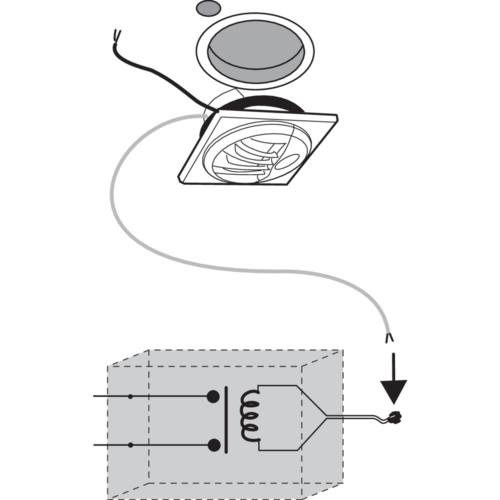

- versión específica con remisión de información de presencia hacia un relé, por ejemplo, para activar la iluminación de la estancia al mismo tiempo que su ventilación,
-
según las versiones:

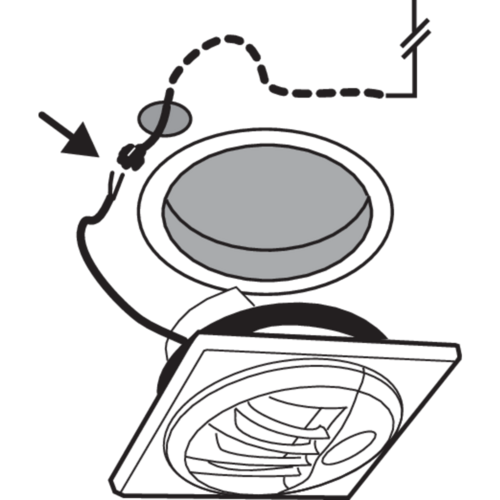

- alimentación de red de 12 V CA/CC (compatibilidad con un máx. de 5 bocas TDA)

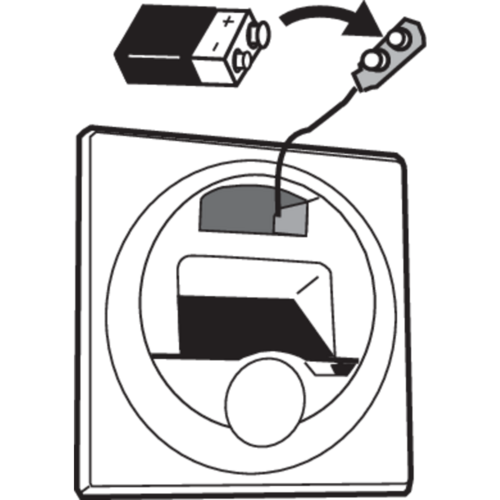

- pila de 9 V de tipo 6LR61 suministrada.
| Referencias | Materia del aislante | Tipo de mando | Color |
|---|---|---|---|
| 11017105 - TDA de pila | Presencia |
Blanco |
|
| 11017106 - TDA 12 V CA/CC | Presencia |
Blanco |
|
| 11017107 - TDA fijo | Blanco |
||
| 11017126 - TDA 12 V CA/CC + conexión hacia relé | Presencia |
Blanco |

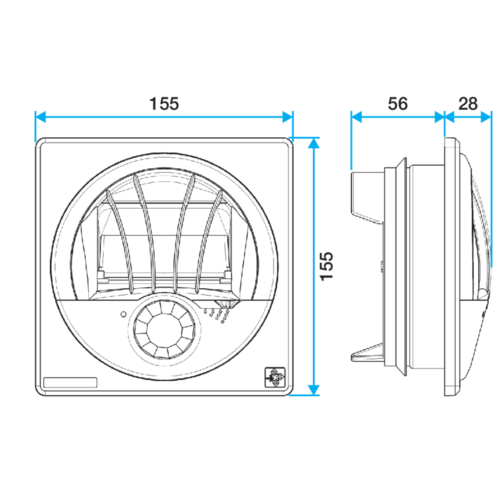

| H (mm) | L (mm) | Ø conexión (mm) | Peso (kg) |
|---|---|---|---|
| 155 |
155 |
125 |
0,27 |
| Otros caudales regulables (m3/h) | Caudal base (m3/h) | Rango de presión (Pa) | Tolerancia sobre el caudal |
|---|---|---|---|
| 25; 50; 75; 90 |
7,5 |
100-160 |
15% |
| Lw a Pa (dB(A)) |
|---|
| 30-100 Pa - 25 m³/h |
| Referencias | Tensión (V) |
|---|---|
| 11017105 - TDA de pila | |
| 11017106 - TDA 12 V CA/CC | 12 |
| 11017107 - TDA fijo | |
| 11017126 - TDA 12 V CA/CC + conexión hacia relé | 12 |
- Número de documento de idoneidad técnica : 14,5/16-2185
- Eligibilidad al CEE : Sí
