RMA
Regulación de caudal
La RMA asociada a un MR permite cubrir un pico de demanda de aire pasando de un caudal mínimo a un caudal máximo y adaptarse a las condiciones del local.
RMA

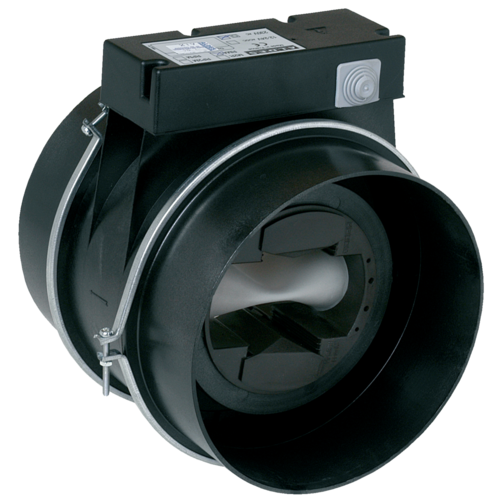

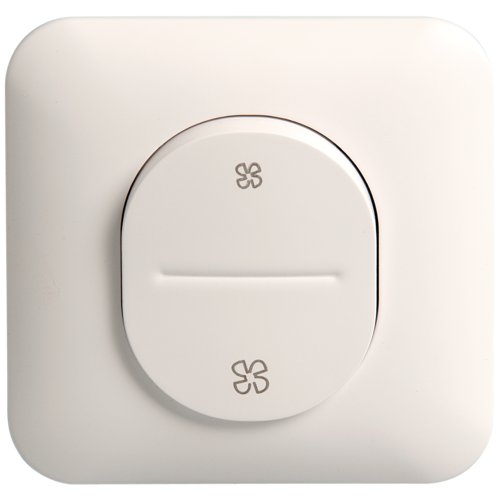

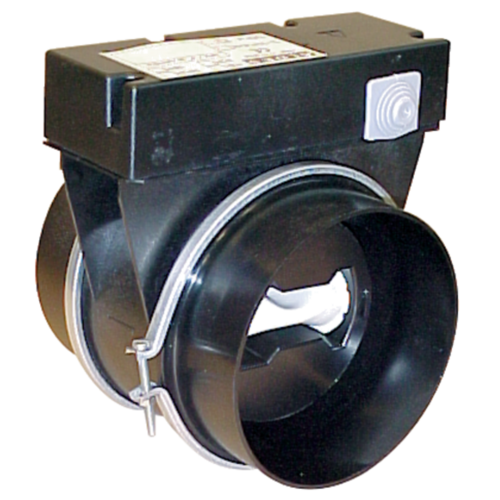

Acoplada a un MR, la RMA es un regulador bicaudal de aire que asegura niveles de caudal estables. En caso de activación de la alimentación por medio de un interruptor, un reloj o una señal GTB/GTC, un pistón térmico cerrará la persiana para conmutar un caudal mínimo a un caudal máximo y, de este modo, adaptarlo a las condiciones de ocupación del lugar con el fin de asegurar una buena CAI, un confort adecuado y una optimización del consumo de energía.
Los + productos
- ahorro de energía: solución bicaudal para su adaptación a la ocupación,
- producto listo para instalar: ningún ajuste necesario,
- bajo nivel sonoro.
La persiana de la RMA incorpora un MR que regula un caudal de aire de manera estable. Cuando la RMA recibe alimentación, la persiana se abre para permitir que otro MR situado más lejos en la red se regule a su vez. De este modo, se pasa de un caudal pequeño a un gran caudal.
- cuerpo de plástico con clasificación al fuego M1,
- membrana reguladora de silicona,
- activación del caudal punta mediante pistón térmico,
-
tolerancia de caudal:
- Q media = Q nominal +/-5 m3/h para MR ≤ 50 m3/h,
- Q media = Q nominal +/-10 % para MR > 50 m3/h,
- posibilidad de ajustar el caudal punta añadiendo un MR aguas arriba,
- caudal base regulado en un rango de presión comprendido entre 50 y 250 Pa
- temperatura de funcionamiento: 0 / +50 °C
- Atención: No debe alimentarse más de 24 horas seguidas.
- se inserta directamente entre dos conductos circulares,
- sentido de montaje indicado en el componente,
- alimentación de 230 V,
- el RMA no debe alimentarse más de 24 h seguidas,

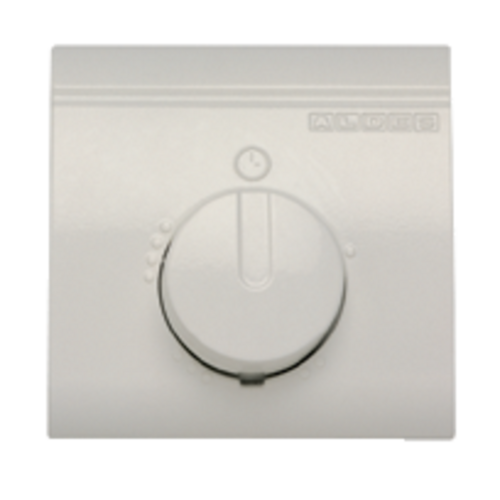

- debe conectarse, por ejemplo, a un interruptor temporizado de tipo 11022008
- el RMA D200 + RCC permite una conexión D125 o D160 (se suministra con 2 RCC)
- Nota: El RMA no debe alimentarse más de 24 h seguidas
| Referencias | Precisión de caudal | Materia del aislante |
|---|---|---|
| 11016060 - RMA Ø200 - 230 V | +/- 10 m³/h (? 100m³/h)+/-10% > 100 m³/h |
|
| 11016057 - RMA Ø125 - 15 m³/h, 230 V | +/- 5 m³/h |
|
| 11016467 - RMA Ø125 - 90 m³/h, 230 V | +/-10% |
|
| 11016468 - RMA Ø125 - 75 m³/h, 230 V | +/-10% |
|
| 11016469 - RMA Ø125 - 60 m³/h, 230 V | +/-10% |
|
| 11016470 - RMA Ø125 - 50 m³/h, 230 V | +/- 5 m³/h |
|
| 11016471 - RMA Ø125 - 30 m³/h, 230 V | +/- 5 m³/h |
|
| 11016472 - RMA Ø125 - 25 m³/h, 230 V | +/- 5 m³/h |
|
| 11016474 - RMA Ø125 - 20 m³/h, 230 V | +/- 5 m³/h |
|
| 11016475 - RMA Ø125 - 45 m³/h, 230 V | +/- 5 m³/h |

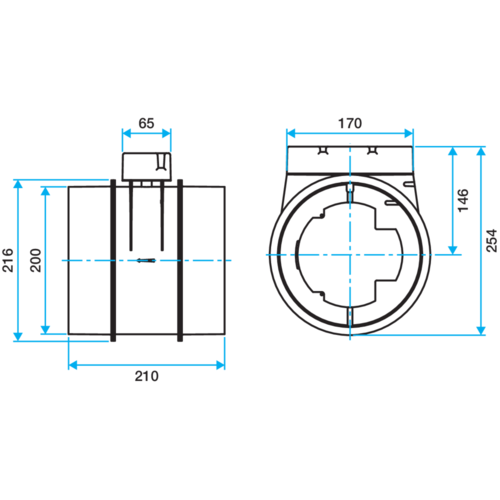

| Referencias | A (mm) | E (mm) | H (mm) | L (mm) | Ø B (mm) | Ø nominal conducto (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|
| 11016060 - RMA Ø200 - 230 V | 170 |
65 |
254 |
210 |
216 |
200 |
0,8 |
| 11016057 - RMA Ø125 - 15 m³/h, 230 V | 170 |
65 |
180 |
145 |
133 |
125 |
0,69 |
| 11016467 - RMA Ø125 - 90 m³/h, 230 V | 170 |
65 |
180 |
145 |
133 |
125 |
0,69 |
| 11016468 - RMA Ø125 - 75 m³/h, 230 V | 170 |
65 |
180 |
145 |
133 |
125 |
0,69 |
| 11016469 - RMA Ø125 - 60 m³/h, 230 V | 170 |
65 |
180 |
145 |
133 |
125 |
0,69 |
| 11016470 - RMA Ø125 - 50 m³/h, 230 V | 170 |
65 |
180 |
145 |
133 |
125 |
0,69 |
| 11016471 - RMA Ø125 - 30 m³/h, 230 V | 170 |
65 |
180 |
145 |
133 |
125 |
0,69 |
| 11016472 - RMA Ø125 - 25 m³/h, 230 V | 170 |
65 |
180 |
145 |
133 |
125 |
0,69 |
| 11016474 - RMA Ø125 - 20 m³/h, 230 V | 170 |
65 |
180 |
145 |
133 |
125 |
0,69 |
| 11016475 - RMA Ø125 - 45 m³/h, 230 V | 170 |
65 |
180 |
145 |
133 |
125 |
0,69 |
| Referencias | Caudal (m3/h) | Rango de caudal de aire (m3/h) | Rango de presión (Pa) |
|---|---|---|---|
| 11016060 - RMA Ø200 - 230 V | 15-240 |
50-250 |
|
| 11016057 - RMA Ø125 - 15 m³/h, 230 V | 15 |
50-250 |
|
| 11016467 - RMA Ø125 - 90 m³/h, 230 V | 90 |
50-250 |
|
| 11016468 - RMA Ø125 - 75 m³/h, 230 V | 75 |
50-250 |
|
| 11016469 - RMA Ø125 - 60 m³/h, 230 V | 60 |
50-250 |
|
| 11016470 - RMA Ø125 - 50 m³/h, 230 V | 50 |
50-250 |
|
| 11016471 - RMA Ø125 - 30 m³/h, 230 V | 30 |
50-250 |
|
| 11016472 - RMA Ø125 - 25 m³/h, 230 V | 25 |
50-250 |
|
| 11016474 - RMA Ø125 - 20 m³/h, 230 V | 20 |
50-250 |
|
| 11016475 - RMA Ø125 - 45 m³/h, 230 V | 45 |
50-250 |
| Clasificación al fuego |
|---|
| M1 |
