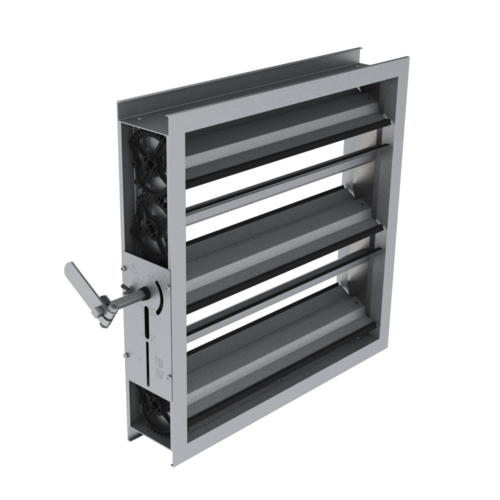

Compuerta de Aislamiento Rectangular CRGE
Aislamiento de un ramal de red
Compuerta de Aislamiento Rectangular CRGE
Aislamiento de un ramal de red
La compuerta CRGE permite equilibrar y aislar una red rectangular.
Compuerta de Aislamiento Rectangular CRGE
La compuerta CRGE permite equilibrar los caudales y aislar una red rectangular. Está disponible en las dimensiones de 200×200 mm a 1200×1200 mm por pasos de 50 mm.
Los + productos
- estanqueidad de clase B según la norma EN 1751,
- versión de clase C disponible bajo solicitud.
La apertura y el cierre de las lamas de la CRGE 100 se realizan gracias a la rotación de su eje de mando. Esta rotación es posible a través de una empuñadura o gracias a un motor (disponibles en accesorios).
- acero galvanizado,
- estanqueidad antes y después de las lamas: clase 3 según EN 1751 gracias a las juntas en las lamas y el marco,
- estanqueidad de clase B según la norma EN 12237 (clase C bajo solicitud),
- ancho: lama = 100 mm, marco = 130 mm,
- transmisión por ruedas dentadas fuera del flujo de aire (desplazamiento opuesto),
- eje motor: cuadrado de 12 mm (diagonal de 17 mm),
- rango de funcionamiento: –20 °C / +80 °C,
- velocidad admisible hasta 10 m/s.
- en conducto rectangular.
| Materia del aislante |
|---|
| H (mm) | L (mm) |
|---|---|
| 200-1200 |
200-1200 |
| Rango de presión (Pa) |
|---|
| 0-1500 |
| Clase de estanqueidad al aire | Clase de estanqueidad al aire de la vertical |
|---|---|
| B |
3 |
