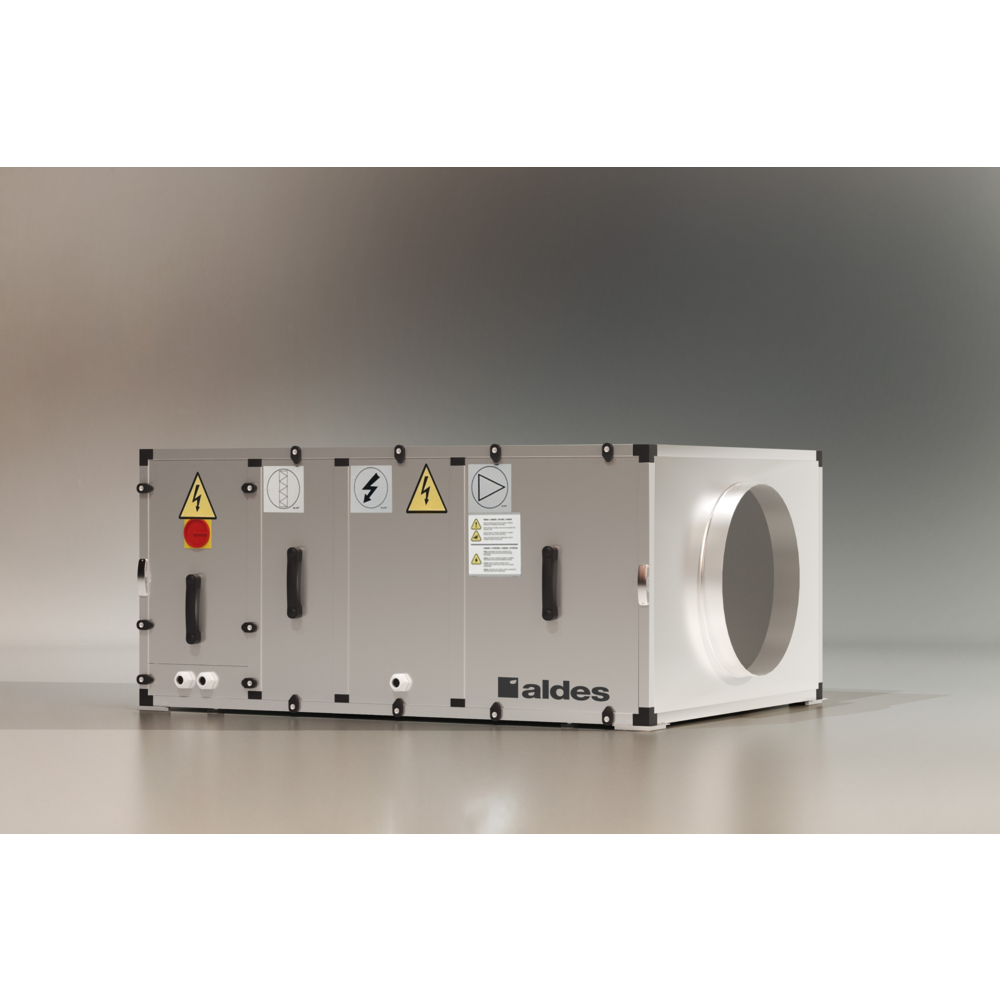

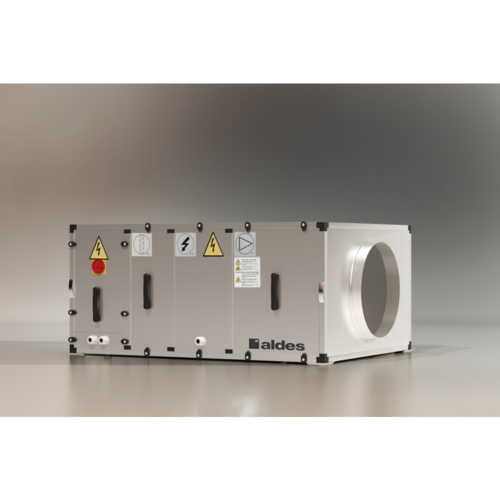

TVEC Multi

TVEC Multi es una CTA simple flujo que permite impulsar aire nuevo filtrado, calentar o enfriar, extraer aire viciado y reciclar el aire interior para mantener un nivel de calidad de aire o mantener una temperatura según las configuraciones.

La unidad TVEC está equipada de serie con filtros compactos de pliegues finos de espesor universal y de eficacia ePM1 55% equivalente F7 y dispone de una opción de prefiltración de eficacia ePM10 50% equivalente M5.

Su regulación integrada le permite controlar los flujos de aire según 3 modos de serie : CAV (caudal constante), VAV (presión constante), VOD (caudal variable con sonda externa CO2)

• 8 modelos de unidades de tratamiento de aire a componer a medida hasta 15000 m3/h con filtros de eficacia ePM1 55% equivalente a F7 de serie.
• Construcción en perfil de aluminio y panel doble pared
• Acabado en acero galvanizado Z275
• Aislamiento por lana de roca 25mm, 70kg/m3
• Ventilador tipo plug fan con motor ECM de alto rendimiento de serie
• Servidumbre única a la derecha, acceso a todos los componentes internos mediante paneles extraíbles bloqueados con 1/4 de giro.
• 2 capas de filtros montadas sobre guías:
  • Capa de prefiltración (opcional): filtro compacto de pliegues finos equivalente M5, eficacia ePM10 50%
  • Capa principal (de serie): filtro compacto de pliegues finos equivalente F7, eficacia ePM1 55%
• Control de ensuciamiento por interruptor de presión en la capa principal
• Versiones de Unidades disponibles:

Unidad de aire con batería integrada:

• • Con batería de postcalefacción eléctrica integrada.
  • Con batería de intercambio hidráulica integrada.
  • Con batería DX reversible integrada.
• Posibilidad de combinar la Unidad con 2 Módulos adicionales:
• • Módulo de batería de intercambio hidráulica en caja
  • Módulo de batería DX reversible en caja.
• Intercambiador disponible en todas las versiones de Unidad (con batería integrada o módulo adicional) para gestión de CAI o temperatura
• Control integrado en el intercambiador y programado en fábrica
• Varios modos de controles de caudal disponibles:
• • Caudal constante (CAV),
  • Presión constante (VAV),
  • VOD (ventilación bajo demanda), caudal variable con señal de sonda externa (accesorio sensor de CO2)
• Varios modos de controles de temperatura disponibles:
• • Control de temperatura de impulsión
  • Control de temperatura de retorno / ambiente
• Comunicación con GTC en protocolo Modbus RTU de serie
• Parametrización y pilotaje vía IHM color por cable entregada de serie
