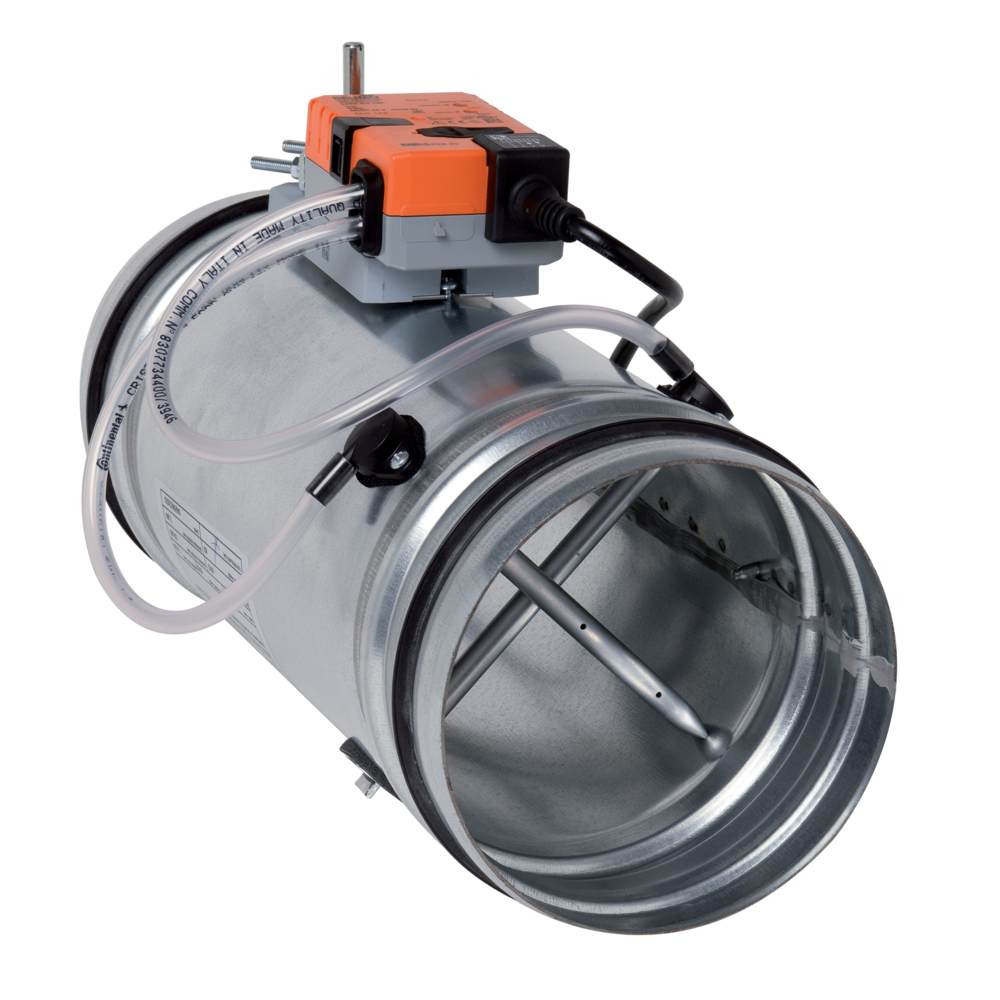

VAV XVA Standard Sistema de regulación de caudal

VAV XVA Standard

Sistema de regulación de caudal

La VAV regula con precisión un caudal según una señal sin importar la variación de presión para adaptar la cantidad de aire a la necesidad exacta.
VAV XVA Standard
VAV XVA Standard
La VAV es un regulador de caudal que varía su caudal según una señal exterior (sonda, BMS, etc.). Sus sondas de presión integradas permiten mantener el caudal según la señal recibida, independientemente de las variaciones de presión. Así, el caudal se mantiene según la necesidad justa para más confort, IAQ y ahorros energéticos.

Según una señal externa de 0-10V o 2-10V, la VAV modulará el caudal de aire en un amplio rango de caudales de manera precisa gracias a sus tomas de presión integradas. Los caudales mínimo y máximo son ajustables en el sitio mediante la aplicación Belimo o la herramienta de configuración asociada.

  • cuerpo y hoja de cierre/apertura de acero galvanizado,
  • hoja de cierre/apertura con junta,
  • estanqueidad clase C,
  • motor Belimo configurable en el sitio,
  • funcionamiento con sensores de CO2 o termostato.
  • se coloca directamente entre dos conductos circulares,
  • montaje horizontal o vertical,
  • dirección del flujo de aire indicada en el componente,
  • modificación de los caudales mínimo/máximo in situ posible,
  • alimentación 24V CA.
Referencias Precisión de caudal
11017050

5% (> 2m/s )

11017051

5% (> 2m/s)

11017052

5% ( > 2m/s )

11017053

5% (> 2m/s )

11017054

5% ( > 2 m/s )

11017055

5% ( > 2 m/s)

11017056

5% ( > 2m/s )

11017183
11017184
11017185
11017186 - VAV CIRCULAR XVA D250
11017187 - VAV CIRCULAR XVA D315
11017189 - VAV CIRCULAR XVA D400
11017190 - VAV CIRCULAR XVA D500
11017211 - VAV CIRCULAR XVA D100
Referencias L (mm) Ø (mm) Ø exterior (mm) Peso (kg)
11017050

400

125

122

2.5

11017051

400

160

157

3

11017052

400

200

197

3.5

11017053

580

250

247

5

11017054

580

315

312

6

11017055

650

400

397

8

11017056

850

500

497

12.5

11017183

310

125

124

1.5

11017184

400

160

159

2

11017185

400

200

199

2,5

11017186 - VAV CIRCULAR XVA D250

400

250

249

3

11017187 - VAV CIRCULAR XVA D315

500

315

314

5

11017189 - VAV CIRCULAR XVA D400

630

400

399

6.5

11017190 - VAV CIRCULAR XVA D500

630

500

499

10

11017211 - VAV CIRCULAR XVA D100

310

100



1,5

Referencias Caudal (m3/h) Rango de caudal de aire (m3/h) Rango de presión (Pa)
11017050

90-530


11017051

150-870


11017052

230-1360


11017053

350-2120


11017054

560-3365


11017055

900-5425


11017056

1400-8480


11017183

53-530


11017184

87-870


11017185

138-1380


11017186 - VAV CIRCULAR XVA D250

212-2120


11017187 - VAV CIRCULAR XVA D315

337-3370


11017189 - VAV CIRCULAR XVA D400

543-5430

20-1000

11017190 - VAV CIRCULAR XVA D500

848-8480

20-1000

11017211 - VAV CIRCULAR XVA D100

34-340



20-1000

Referencias Frecuencia (Hz) Intensidad de protección (A) Alimentación eléctrica Tensión (V)
11017050

50/60

6



24

11017051

50/60

6



24

11017052

50/60

6



24

11017053

50/60

6



24

11017054

50/60

6



24

11017055

50/60

6



24

11017056

50/60

6



24

11017183

IP54



24

11017184

IP54



24

11017185

IP54



24

11017186 - VAV CIRCULAR XVA D250

IP54



24

11017187 - VAV CIRCULAR XVA D315

IP54



24

11017189 - VAV CIRCULAR XVA D400

IP54

Monofásica

24

11017190 - VAV CIRCULAR XVA D500

IP54

Monofásica

24

11017211 - VAV CIRCULAR XVA D100

IP54



24

Referencias Clasificación al fuego
11017050

A1

11017051

A1

11017052

A1

11017053

A1

11017054

A1

11017055

A1

11017056

A1

11017183

A1

11017184

A1

11017185

A1

11017186 - VAV CIRCULAR XVA D250

A1

11017187 - VAV CIRCULAR XVA D315

A1

11017189 - VAV CIRCULAR XVA D400

A1

11017190 - VAV CIRCULAR XVA D500

A1

11017211 - VAV CIRCULAR XVA D100
