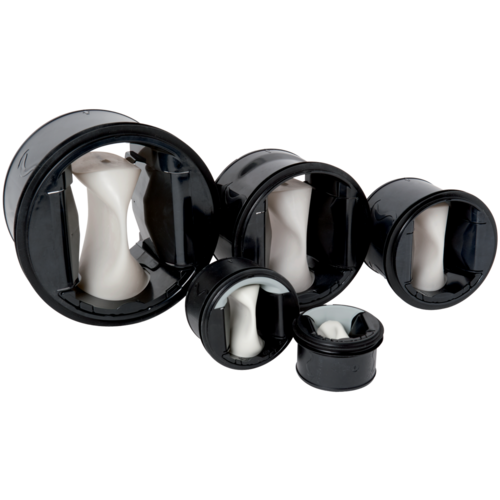

MR Mono Estándar Regulación de caudal

MR Mono Estándar

Regulación de caudal

El MR Mono es un regulador de caudal que garantiza un caudal estable para controlar CAI, confort y ahorro de energía del local.
MR Mono Estándar
Ver referencias Descargar archivo de la biblioteca CAD
MR Mono Estándar

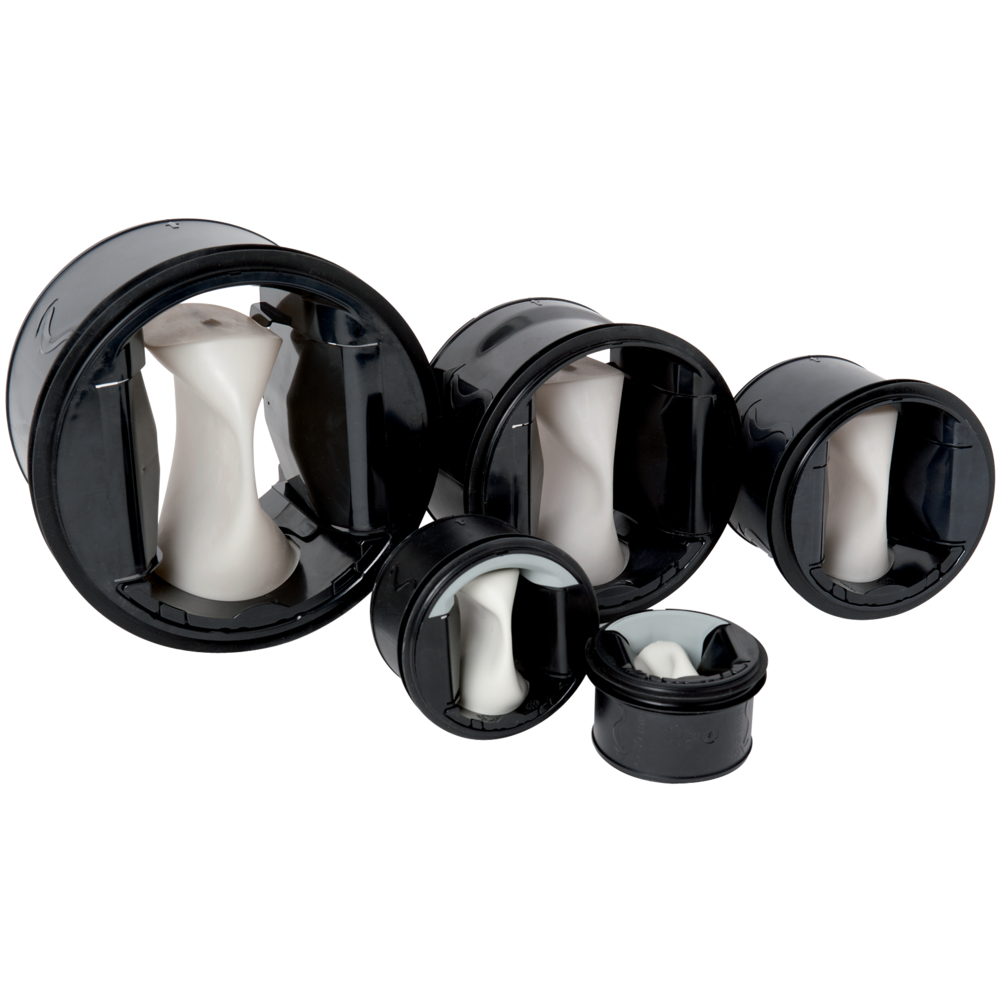

El MR Mono es un regulador del caudal de aire que garantiza un caudal estable sea cual sea la variación de presión para evitar cualquier sobreconsumo de energía y asegurar una buena CAI así como un buen confort. Su tecnología de membrana asegura bajos niveles sonoros.
MR Mono Estándar

Los + productos

  • producto listo para instalar: ninguna ajuste que realizar,
  • fácil y rápida de instalar: instalación multiposición (horizontal, vertical, en cualquier ángulo),
  • bajo nivel sonoro.
  • se inserta en los injertos,
  • sin PVC,
  • sin mantenimiento,
  • fabricado en Europa.
  • Gracias a su membrana, el MR Mono mantiene un caudal constante en la red de impulsión o retorno, independientemente de la variación de presión en su rango de funcionamiento.
  • cuerpo de plástico (clasificación de reacción al fuego M1),
  • membrana reguladora de silicona,
  • sujeción y estanqueidad por junta exterior periférica de doble labio de elastómero,
  • presión de funcionamiento: 50-250 Pa (salvo D80, D100 y D125: 50-200 Pa),
  • tolerancia de caudal en su rango de presión de funcionamiento:
    • Q media = Q nominal +/-5 m3/h para MR ≤ 50 m3/h,
    • Q media = Q nominal +/-10 % para MR Mono > 50 m3/h (salvo MR Mono D80, D100 y D125: +/-15 % Q nominal)
  • temperatura de funcionamiento: –10 °C/+60 °C.
  • se inserta directamente en el conducto,
  • sentido de montaje indicado sobre el componente,
  • montaje horizontal o vertical y con cualquier ángulo,
  • distancia de espacio libre de cara a una rejilla, una Te, un codo: 1Ø en extracción y 3Ø en impulsión.
Referencias Precisión de caudal
11016226 - MR Mono Ø80 - 15 m³/h +/- 5 m³/h
11016227 - MR Mono Ø80 - 20 m³/h +/- 5 m³/h
11016228 - MR Mono Ø80 - 25 m³/h +/- 5 m³/h
11016229 - MR Mono Ø80 - 30 m³/h +/- 5 m³/h
11016230 - MR Mono Ø80 - 35 m³/h +/- 5 m³/h
11016231 - MR Mono Ø80 - 40 m³/h +/- 5 m³/h
11016232 - MR Mono Ø80 - 45 m³/h +/- 5 m³/h
11016248 - MR Mono Ø100 - 80 m³/h +/-15%
11016234 - MR Mono Ø80 - 60 m³/h +/-15%
11016235 - MR Mono Ø100 - 15 m³/h +/- 5 m³/h
11016236 - MR Mono Ø100 - 20 m³/h +/- 5 m³/h
11016237 - MR Mono Ø100 - 25 m³/h +/- 5 m³/h
11016249 - MR Mono Ø100 - 85 m³/h +/-15%
11016239 - MR Mono Ø100 - 35 m³/h +/- 5 m³/h
11016244 - MR Mono Ø100 - 60 m³/h +/-15%
11016247 - MR Mono Ø100 - 75 m³/h +/-15%
11016250 - MR Mono Ø100 - 90 m³/h +/-15%
11016251 - MR Mono Ø125 - 15 m³/h +/- 5 m³/h
11016252 - MR Mono Ø125 - 25 m³/h +/- 5 m³/h
11016253 - MR Mono Ø125 - 30 m³/h +/- 5 m³/h
11016254 - MR Mono Ø125 - 45 m³/h +/- 5 m³/h
11016255 - MR Mono Ø125 - 50 m³/h +/- 5 m³/h
11016259 - MR Mono Ø125 - 75 m³/h +/-15%
11016263 - MR Mono Ø125 - 95 m³/h +/-15%
11016264 - MR Mono Ø125 - 100 m³/h +/-15%
11016265 - MR Mono Ø125 - 105 m³/h +/-15%
11016266 - MR Mono Ø125 - 110 m³/h +/-15%
11016267 - MR Mono Ø125 - 115 m³/h +/-15%
11016268 - MR Mono Ø125 - 120 m³/h +/-15%
11016269 - MR Mono Ø125 - 125 m³/h +/-15%
11016270 - MR Mono Ø125 - 130 m³/h +/-15%
11016271 - MR Mono Ø125 - 140 m³/h +/-15%
11016272 - MR Mono Ø125 - 150 m³/h +/-15%
11016273 - MR Mono Ø125 - 160 m³/h +/-15%
11016274 - MR Mono Ø125 - 190 m³/h +/-15%
11016275 - MR Mono Ø150 - 110 m³/h +/-10%
11016276 - MR Mono Ø150 - 130 m³/h +/-10%
11016277 - MR Mono Ø150 - 150 m³/h +/-10%
11016278 - MR Mono Ø150 - 170 m³/h +/-10%
11016279 - MR Mono Ø150 - 210 m³/h +/-10%
11016280 - MR Mono Ø150 - 240 m³/h +/-10%
11016281 - MR Mono Ø160 - 120 m³/h +/-10%
11016282 - MR Mono Ø160 - 130 m³/h +/-10%
11016283 - MR Mono Ø160 - 140 m³/h +/-10%
11016284 - MR Mono Ø160 - 150 m³/h +/-10%
11016285 - MR Mono Ø160 - 160 m³/h +/-10%
11016286 - MR Mono Ø160 - 170 m³/h +/-10%
11016287 - MR Mono Ø160 - 180 m³/h +/-10%
11016288 - MR Mono Ø160 - 190 m³/h +/-10%
11016289 - MR Mono Ø160 - 200 m³/h +/-10%
11016290 - MR Mono Ø160 - 210 m³/h +/-10%
11016291 - MR Mono Ø160 - 240 m³/h +/-10%
11016292 - MR Mono Ø200 - 200 m³/h +/-10%
11016293 - MR Mono Ø200 - 225 m³/h +/-10%
11016294 - MR Mono Ø200 - 250 m³/h +/-10%
11016295 - MR Mono Ø200 - 275 m³/h +/-10%
11016296 - MR Mono Ø200 - 300 m³/h +/-10%
11016297 - MR Mono Ø200 - 325 m³/h +/-10%
11016298 - MR Mono Ø200 - 350 m³/h +/-10%
11016299 - MR Mono Ø200 - 400 m³/h +/-10%
11016300 - MR Mono Ø250 - 300 m³/h +/-10%
11016301 - MR Mono Ø250 - 350 m³/h +/-10%
11016302 - MR Mono Ø250 - 400 m³/h +/-10%
11016303 - MR Mono Ø250 - 450 m³/h +/-10%
11016304 - MR Mono Ø250 - 500 m³/h +/-10%
11016305 - MR Mono Ø250 - 550 m³/h +/-10%
11016306 - MR Mono Ø250 - 650 m³/h +/-10%
11016260 - MR MONO D125 80 m³/h +/-15%
11016233 - MR Mono Ø80 - 50 m³/h +/- 5 m³/h
11016238 - MR MONO D100 30 m³/h +/- 5 m³/h
11016240 - MR MONO D100 40 m³/h +/-5 m³/h
11016241 - MR MONO D100 45 m³/h +/-5 m³/h
11016242 - MR MONO D100 50 m³/h +/-5 m³/h
11016243 - MR MONO D100 55 m³/h
11016245 - MR MONO D100 65 m³/h +/-15%
11016246 - MR MONO D100 70 m³/h +/-15%
11016256 - MR MONO D125 60 m³/h +/-15%
11016257 - MR MONO D125 65 m³/h +/-15%
11016258 - MR MONO D125 70 m³/h +/-15%
11016261 - +/- 15%
11016262 - +/- 15%
MR Mono Estándar
Referencias A (mm) H (mm) P (mm) Ø B (mm) Ø N (mm) Ø nominal conducto (mm) E (mm) F (mm) Peso (kg)
11016226 - MR Mono Ø80 - 15 m³/h 53     85 76 80 14 3 0,06
11016227 - MR Mono Ø80 - 20 m³/h 53     85 76 80 14 3 0,06
11016228 - MR Mono Ø80 - 25 m³/h 53     85 76 80 14 3 0,06
11016229 - MR Mono Ø80 - 30 m³/h 53     85 76 80 14 3 0,06
11016230 - MR Mono Ø80 - 35 m³/h 53     85 76 80 14 3 0,06
11016231 - MR Mono Ø80 - 40 m³/h 53     85 76 80 14 3 0,06
11016232 - MR Mono Ø80 - 45 m³/h 53     85 76 80 14 3 0,06
11016248 - MR Mono Ø100 - 80 m³/h 61     105 92 100 14 4 0,1
11016234 - MR Mono Ø80 - 60 m³/h 61     85 76 80 14 3 0,06
11016235 - MR Mono Ø100 - 15 m³/h 61     105 92 100 14 4 0,1
11016236 - MR Mono Ø100 - 20 m³/h 61     105 92 100 14 4 0,1
11016237 - MR Mono Ø100 - 25 m³/h 61     105 92 100 14 4 0,1
11016249 - MR Mono Ø100 - 85 m³/h 61     105 92 100 14 4 0,1
11016239 - MR Mono Ø100 - 35 m³/h 61     105 92 100 14 4 0,1
11016244 - MR Mono Ø100 - 60 m³/h 61     105 92 100 14 4 0,1
11016247 - MR Mono Ø100 - 75 m³/h 61     105 92 100 14 4 0,1
11016250 - MR Mono Ø100 - 90 m³/h 61     105 92 100 14 4 0,1
11016251 - MR Mono Ø125 - 15 m³/h 61     132 116 125 14 4 0,14
11016252 - MR Mono Ø125 - 25 m³/h 61     132 116 125 14 4 0,14
11016253 - MR Mono Ø125 - 30 m³/h 61     132 116 125 14 4 0,14
11016254 - MR Mono Ø125 - 45 m³/h 61     132 116 125 14 4 0,14
11016255 - MR Mono Ø125 - 50 m³/h 61     132 116 125 14 4 0,14
11016259 - MR Mono Ø125 - 75 m³/h 61     132 116 125 14 4 0,14
11016263 - MR Mono Ø125 - 95 m³/h 61     132 116 125 14 4 0,14
11016264 - MR Mono Ø125 - 100 m³/h 97     132 116 125 14 4 0,2
11016265 - MR Mono Ø125 - 105 m³/h 97     132 116 125 14 4 0,2
11016266 - MR Mono Ø125 - 110 m³/h 97     132 116 125 14 4 0,2
11016267 - MR Mono Ø125 - 115 m³/h 97     132 116 125 14 4 0,2
11016268 - MR Mono Ø125 - 120 m³/h 97     132 116 125 14 4 0,2
11016269 - MR Mono Ø125 - 125 m³/h 97     132 116 125 14 4 0,2
11016270 - MR Mono Ø125 - 130 m³/h 97     132 116 125 14 4 0,2
11016271 - MR Mono Ø125 - 140 m³/h 97     132 116 125 14 4 0,2
11016272 - MR Mono Ø125 - 150 m³/h 97     132 116 125 14 4 0,2
11016273 - MR Mono Ø125 - 160 m³/h 97     132 116 125 14 4 0,2
11016274 - MR Mono Ø125 - 190 m³/h 97     132 116 125 14 4 0,2
11016275 - MR Mono Ø150 - 110 m³/h 103     153 147 150 14 4 0,3
11016276 - MR Mono Ø150 - 130 m³/h 103     153 147 150 14 4 0,3
11016277 - MR Mono Ø150 - 150 m³/h 103     153 147 150 14 4 0,3
11016278 - MR Mono Ø150 - 170 m³/h 103     153 147 150 14 4 0,3
11016279 - MR Mono Ø150 - 210 m³/h 103     153 147 150 14 4 0,3
11016280 - MR Mono Ø150 - 240 m³/h 103     153 147 150 14 4 0,3
11016281 - MR Mono Ø160 - 120 m³/h 103     167 153 160 14 4 0,3
11016282 - MR Mono Ø160 - 130 m³/h 103     167 153 160 14 4 0,3
11016283 - MR Mono Ø160 - 140 m³/h 103     167 153 160 14 4 0,3
11016284 - MR Mono Ø160 - 150 m³/h 103     167 153 160 14 4 0,3
11016285 - MR Mono Ø160 - 160 m³/h 103     167 153 160 14 4 0,3
11016286 - MR Mono Ø160 - 170 m³/h 103     167 153 160 14 4 0,3
11016287 - MR Mono Ø160 - 180 m³/h 103     167 153 160 14 4 0,3
11016288 - MR Mono Ø160 - 190 m³/h 103     167 153 160 14 4 0,3
11016289 - MR Mono Ø160 - 200 m³/h 103     167 153 160 14 4 0,3
11016290 - MR Mono Ø160 - 210 m³/h 103     167 153 160 14 4 0,3
11016291 - MR Mono Ø160 - 240 m³/h 103     167 153 160 14 4 0,3
11016292 - MR Mono Ø200 - 200 m³/h 130     210 190 200 20 7 0,6
11016293 - MR Mono Ø200 - 225 m³/h 130     210 190 200 20 7 0,6
11016294 - MR Mono Ø200 - 250 m³/h 130     210 190 200 20 7 0,6
11016295 - MR Mono Ø200 - 275 m³/h 130     210 190 200 20 7 0,6
11016296 - MR Mono Ø200 - 300 m³/h 130     210 190 200 20 7 0,6
11016297 - MR Mono Ø200 - 325 m³/h 130     210 190 200 20 7 0,6
11016298 - MR Mono Ø200 - 350 m³/h 130     210 190 200 20 7 0,6
11016299 - MR Mono Ø200 - 400 m³/h 130     210 190 200 20 7 0,6
11016300 - MR Mono Ø250 - 300 m³/h 159     262 238 250 20 5 1,06
11016301 - MR Mono Ø250 - 350 m³/h 159     262 238 250 20 5 1,06
11016302 - MR Mono Ø250 - 400 m³/h 159     262 238 250 20 5 1,06
11016303 - MR Mono Ø250 - 450 m³/h 159     262 238 250 20 5 1,06
11016304 - MR Mono Ø250 - 500 m³/h 159     262 238 250 20 5 1,06
11016305 - MR Mono Ø250 - 550 m³/h 159     262 238 250 20 5 1,06
11016306 - MR Mono Ø250 - 650 m³/h 159     262 238 250 20 5 1,06
11016260 - MR MONO D125 80 m³/h 61 132 61 132 116 125 14 4 0,14
11016233 - MR Mono Ø80 - 50 m³/h 53     85 76 80 14 3 0,06
11016238 - MR MONO D100 30 m³/h 61     105 92 100 14 4 0,1
11016240 - MR MONO D100 40 m³/h 61     105 92 100 14 4 0,1
11016241 - MR MONO D100 45 m³/h 61     105 92 100 14 4 0,1
11016242 - MR MONO D100 50 m³/h 61     105 92 100 14 4
11016243 - MR MONO D100 55 m³/h
11016245 - MR MONO D100 65 m³/h 61     105 92 100 14 4 0,1
11016246 - MR MONO D100 70 m³/h 61     105 92 100 14 4 0,1
11016256 - MR MONO D125 60 m³/h 61     132 116 125 14 4 0,14
11016257 - MR MONO D125 65 m³/h 61     132 116 125 14 4 0,14
11016258 - MR MONO D125 70 m³/h 61     132 116 125 14 4 0,14
11016261 - 61     132 116 125 14 4 0,14
11016262 - 61     132 116 125 14 4 0,14
Referencias Caudal (m3/h) Rango de presión (Pa)
11016226 - MR Mono Ø80 - 15 m³/h 15 50-200
11016227 - MR Mono Ø80 - 20 m³/h 20 50-250
11016228 - MR Mono Ø80 - 25 m³/h 25 50-200
11016229 - MR Mono Ø80 - 30 m³/h 30 50-200
11016230 - MR Mono Ø80 - 35 m³/h 35 50-200
11016231 - MR Mono Ø80 - 40 m³/h 40 50-200
11016232 - MR Mono Ø80 - 45 m³/h 45 50-200
11016248 - MR Mono Ø100 - 80 m³/h 80 50-200
11016234 - MR Mono Ø80 - 60 m³/h 60 50-200
11016235 - MR Mono Ø100 - 15 m³/h 15 50-200
11016236 - MR Mono Ø100 - 20 m³/h 20 50-200
11016237 - MR Mono Ø100 - 25 m³/h 25 50-200
11016249 - MR Mono Ø100 - 85 m³/h 85 50-200
11016239 - MR Mono Ø100 - 35 m³/h 35 50-200
11016244 - MR Mono Ø100 - 60 m³/h 60 50-200
11016247 - MR Mono Ø100 - 75 m³/h 75 50-200
11016250 - MR Mono Ø100 - 90 m³/h 90 50-200
11016251 - MR Mono Ø125 - 15 m³/h 15 50-200
11016252 - MR Mono Ø125 - 25 m³/h 25 50-200
11016253 - MR Mono Ø125 - 30 m³/h 30 50-200
11016254 - MR Mono Ø125 - 45 m³/h 45 50-200
11016255 - MR Mono Ø125 - 50 m³/h 50 50-200
11016259 - MR Mono Ø125 - 75 m³/h 75 50-200
11016263 - MR Mono Ø125 - 95 m³/h 95 50-200
11016264 - MR Mono Ø125 - 100 m³/h 100 50-200
11016265 - MR Mono Ø125 - 105 m³/h 105 50-200
11016266 - MR Mono Ø125 - 110 m³/h 110 50-200
11016267 - MR Mono Ø125 - 115 m³/h 155 50-200
11016268 - MR Mono Ø125 - 120 m³/h 120 50-200
11016269 - MR Mono Ø125 - 125 m³/h 125 50-200
11016270 - MR Mono Ø125 - 130 m³/h 130 50-200
11016271 - MR Mono Ø125 - 140 m³/h 140 50-200
11016272 - MR Mono Ø125 - 150 m³/h 150 50-200
11016273 - MR Mono Ø125 - 160 m³/h 160 50-200
11016274 - MR Mono Ø125 - 190 m³/h 190 50-200
11016275 - MR Mono Ø150 - 110 m³/h 110 50-250
11016276 - MR Mono Ø150 - 130 m³/h 130 50-250
11016277 - MR Mono Ø150 - 150 m³/h 150 50-250
11016278 - MR Mono Ø150 - 170 m³/h 170 50-250
11016279 - MR Mono Ø150 - 210 m³/h 210 50-250
11016280 - MR Mono Ø150 - 240 m³/h 250 50-250
11016281 - MR Mono Ø160 - 120 m³/h 120 50-250
11016282 - MR Mono Ø160 - 130 m³/h 130 50-250
11016283 - MR Mono Ø160 - 140 m³/h 140 50-250
11016284 - MR Mono Ø160 - 150 m³/h 150 50-250
11016285 - MR Mono Ø160 - 160 m³/h 160 50-250
11016286 - MR Mono Ø160 - 170 m³/h 170 50-250
11016287 - MR Mono Ø160 - 180 m³/h 180 50-250
11016288 - MR Mono Ø160 - 190 m³/h 190 50-250
11016289 - MR Mono Ø160 - 200 m³/h 200 50-250
11016290 - MR Mono Ø160 - 210 m³/h 210 50-250
11016291 - MR Mono Ø160 - 240 m³/h 250 50-250
11016292 - MR Mono Ø200 - 200 m³/h 200 50-250
11016293 - MR Mono Ø200 - 225 m³/h 225 50-250
11016294 - MR Mono Ø200 - 250 m³/h 250 50-250
11016295 - MR Mono Ø200 - 275 m³/h 275 50-250
11016296 - MR Mono Ø200 - 300 m³/h 300 50-250
11016297 - MR Mono Ø200 - 325 m³/h 325 50-250
11016298 - MR Mono Ø200 - 350 m³/h 350 50-250
11016299 - MR Mono Ø200 - 400 m³/h 400 50-250
11016300 - MR Mono Ø250 - 300 m³/h 300 50-250
11016301 - MR Mono Ø250 - 350 m³/h 350 50-250
11016302 - MR Mono Ø250 - 400 m³/h 400 50-250
11016303 - MR Mono Ø250 - 450 m³/h 450 50-250
11016304 - MR Mono Ø250 - 500 m³/h 500 50-250
11016305 - MR Mono Ø250 - 550 m³/h 550 50-250
11016306 - MR Mono Ø250 - 650 m³/h 650 50-250
11016260 - MR MONO D125 80 m³/h 80 50-200
11016233 - MR Mono Ø80 - 50 m³/h 50 50-200
11016238 - MR MONO D100 30 m³/h 30 50-200
11016240 - MR MONO D100 40 m³/h 40 50-200
11016241 - MR MONO D100 45 m³/h 45 50-200
11016242 - MR MONO D100 50 m³/h 50 50-200
11016243 - MR MONO D100 55 m³/h 55
11016245 - MR MONO D100 65 m³/h 65 50-200
11016246 - MR MONO D100 70 m³/h 70 50-200
11016256 - MR MONO D125 60 m³/h 60 50-200
11016257 - MR MONO D125 65 m³/h 65 50-200
11016258 - MR MONO D125 70 m³/h 70 50-200
11016261 - 85 50-200
11016262 - 90 50-200
5 Accesorios
