MR Módulo Sistema de regulación de caudal

MR Módulo

Sistema de regulación de caudal

El MR Módulo es un regulador de caudal que garantiza un caudal estable y regulable in situ para controlar CAI, confort y ahorro de energía.
MR Módulo
Descargar archivo de la biblioteca CAD
MR Módulo

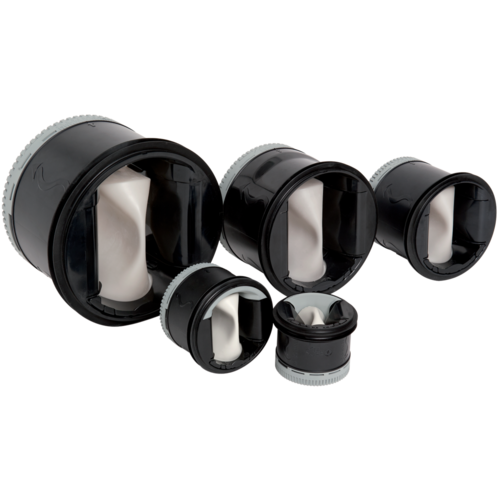

El MR Módulo es un regulador del caudal de aire que garantiza un caudal estable sea cual sea la variación de presión en un amplio rango de valores para evitar cualquier sobreconsumo debido a los sobrecaudales y, de este modo, asegurar tanto una buena CAI como un buen confort. Su tecnología de membrana asegura bajos niveles sonoros. El caudal nominal puede regularse en obra sin herramienta.
MR Módulo

Los + productos

  • fácil de almacenar: un solo producto por diámetro (excepto 125 mm) para cubrir varios caudales,
  • bajo nivel sonoro,
  • fácil y rápido de instalar: ajuste e instalación multiposición.
  • ajuste e instalación sin herramientas,
  • fabricado en Francia.

Gracias a su membrana, el MR Módulo mantiene un caudal constante en la red en impulsión o en retorno. El valor de caudal es fácilmente regulable in situ en un amplio rango mediante un anillo rotativo.

  • cuerpo de plástico (clasificación de reacción al fuego M1),
  • membrana reguladora de silicona,
  • sujeción y estanqueidad por junta exterior periférica de doble labio de elastómero,
  • tolerancia de caudal en su rango de presión de funcionamiento:
    • Q media = Q nominal +/-5 m3/h para MR ≤ 50 m3/h,
    • Q media = Q nominal +/-10 % para MR > 50 m3/h (excepto D80, D100 y D125: +/-10 % Q máx.)
  • temperatura de funcionamiento: –10 °C/+60 °C.
  • se inserta directamente en el conducto,
  • sentido de montaje indicado sobre el componente,
  • montaje horizontal o vertical y con cualquier ángulo,
  • ajuste manual y sin herramienta del caudal deseado retirando o no la cuña y girando el anillo rotativo,

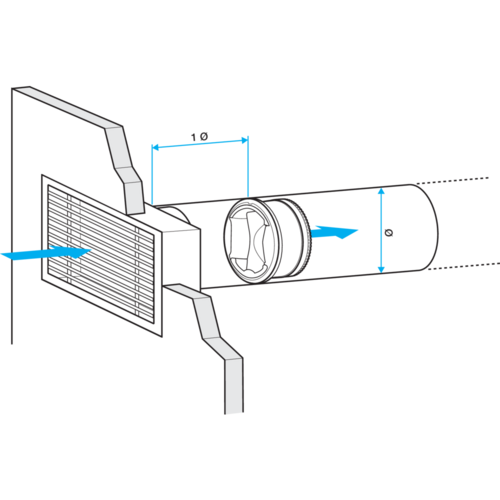

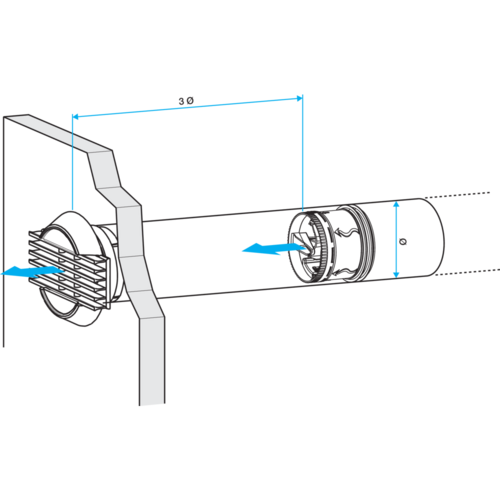

  • distancia de espacio libre de cara a una rejilla, una Te, un codo: 1Ø en extracción y 3Ø en impulsión.
Referencias Precisión de caudal Materia del aislante
11016316
11016307 - MR Módulo Ø80 - 20-60 m³/h

+/- 5 m3/h ≤ 50 m3/h +/-10% > 50 m3/h

11016308 - MR Módulo D100 - 15-90 m³/h

+/- 5 m3/h ≤ 50 m3/h +/-10% > 50 m3/h


11016309 - MR Módulo Ø125 - 15-85 m³/h

+/- 5 m3/h ≤ 50 m3/h +/-10% > 50 m3/h


11016310 - MR Módulo Ø125 - 100-190 m3/h

+/-10% Qmax


11016311 - MR Módulo Ø150 - 100-240 m3/h

+/-10%


11016312 - MR Módulo Ø160 - 100-240 m3/h

+/-10%


11016313 - MR Módulo Ø200 - 225-400 m3/h

+/-10%


11016314 - MR Módulo Ø250 - 300-650 m3/h

+/-10%


MR Módulo MR Módulo MR Módulo
Referencias A (mm) E (mm) F (mm) Ø B (mm) Ø N (mm) Ø nominal conducto (mm) Peso (kg)
11016316
11016307 - MR Módulo Ø80 - 20-60 m³/h

65

14

15

85

76

80

0,08

11016308 - MR Módulo D100 - 15-90 m³/h

70

14

13

105

92

100

0,12

11016309 - MR Módulo Ø125 - 15-85 m³/h

70

14

13

132

116

125

0,15

11016310 - MR Módulo Ø125 - 100-190 m3/h

110

14

17

132

116

125

0,17

11016311 - MR Módulo Ø150 - 100-240 m3/h

118

14

19

153

147

150

0,37

11016312 - MR Módulo Ø160 - 100-240 m3/h

118

14

19

167

153

160

0,37

11016313 - MR Módulo Ø200 - 225-400 m3/h

144

20

23

210

190

200

0,59

11016314 - MR Módulo Ø250 - 300-650 m3/h

180

20

26

262

238

250

1,02

Referencias Rango de caudal de aire (m3/h) Rango de presión (Pa)
11016316
11016307 - MR Módulo Ø80 - 20-60 m³/h

20-60

50-200

11016308 - MR Módulo D100 - 15-90 m³/h

15-90

50-200

11016309 - MR Módulo Ø125 - 15-85 m³/h

15-90

50-200

11016310 - MR Módulo Ø125 - 100-190 m3/h

100-190

50-200

11016311 - MR Módulo Ø150 - 100-240 m3/h

100-240

50-250

11016312 - MR Módulo Ø160 - 100-240 m3/h

100-240

50-250

11016313 - MR Módulo Ø200 - 225-400 m3/h

225-400

50-250

11016314 - MR Módulo Ø250 - 300-650 m3/h

300-650

50-250

Referencias Clasificación al fuego
11016316
11016307 - MR Módulo Ø80 - 20-60 m³/h

M1

11016308 - MR Módulo D100 - 15-90 m³/h

M1

11016309 - MR Módulo Ø125 - 15-85 m³/h

M1

11016310 - MR Módulo Ø125 - 100-190 m3/h

M1

11016311 - MR Módulo Ø150 - 100-240 m3/h

M1

11016312 - MR Módulo Ø160 - 100-240 m3/h

M1

11016313 - MR Módulo Ø200 - 225-400 m3/h

M1

11016314 - MR Módulo Ø250 - 300-650 m3/h

M1

Referencias de productos y accesorios

  • Aldes
    11016316
  • MR Módulo Ø80 - 20-60 m³/h
    MR Módulo Ø80 - 20-60 m³/h
    11016307
    18,90 (sin IVA)
  • MR Módulo D100 - 15-90 m³/h
    MR Módulo D100 - 15-90 m³/h
    11016308
    24,30 (sin IVA)
  • MR Módulo Ø125 - 15-85 m³/h
    MR Módulo Ø125 - 15-85 m³/h
    11016309
    30,50 (sin IVA)
  • MR Módulo Ø125 - 100-190 m3/h
    MR Módulo Ø125 - 100-190 m3/h
    11016310
    33,70 (sin IVA)
  • MR Módulo Ø150 - 100-240 m3/h
    MR Módulo Ø150 - 100-240 m3/h
    11016311
    44,00 (sin IVA)
  • MR Módulo Ø160 - 100-240 m3/h
    MR Módulo Ø160 - 100-240 m3/h
    11016312
    44,00 (sin IVA)
  • MR Módulo Ø200 - 225-400 m3/h
    MR Módulo Ø200 - 225-400 m3/h
    11016313
    65,00 (sin IVA)
  • MR Módulo Ø250 - 300-650 m3/h
    MR Módulo Ø250 - 300-650 m3/h
    11016314
    87,40 (sin IVA)
