Compuerta de regulación con Iris
Equilibrado de caudal
Compuerta de regulación con Iris
Equilibrado de caudal
La compuerta con Iris permite equilibrar finamente una red circular garantizando al mismo tiempo una tasa de fuga muy baja (estanqueidad clase C).
Compuerta de regulación con Iris

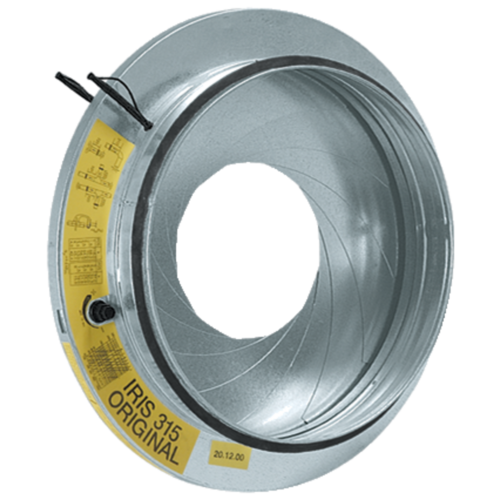

La compuerta con Iris está provista de un diafragma lo que permite un ajuste preciso del caudal en una red circular. Este ajuste se realiza gracias a un mando que actúa sobre una tuerca hexagonal. Las juntas de labios en sus extremos permiten una conexión a la red con una baja tasa de fugas.
Los + productos
- ajuste preciso del caudal.
- estanqueidad de clase C según la norma EN 1751.
La apertura y el cierre del diafragma del Iris se realizan gracias a una empuñadura que actúa sobre una tuerca hexagonal.
- tolerancia de ajuste +/-10% en el caudal,
- medición de caudal / presión integrada (Ø6 mm),
- estanqueidad del producto clase C según UNE-EN 1751,
- temperatura de funcionamiento: -20°C / +80°C.
- en conducto circular,
- la compuerta IRIS debe instalarse respetando las distancias exigidas para reducir al mínimo la desviación del caudal de aire,
-
las distancias que deben respetarse durante la instalación son las siguientes:
- antes de los codos: 1xD
- después de los codos: 1xD
- antes de las tes: 2xD
- después de las tes: 2xD
- antes de los difusores: 2×D.

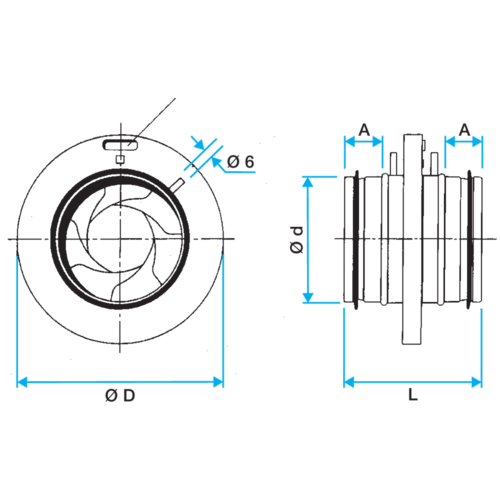

| Materia del aislante |
|---|
| Referencias | A (mm) | H (mm) | L (mm) | Ø (mm) | Peso (kg) |
|---|---|---|---|---|---|
| 11055090 - Compuerta de regulación con Iris Ø100 mm | 30 |
32 |
115 |
100 |
0,5 |
| 11055091 - Compuerta de regulación con Iris Ø125 mm | 30 |
32 |
115 |
125 |
0,7 |
| 11055092 - Compuerta de regulación con Iris Ø160 mm | 30 |
32 |
115 |
160 |
0,9 |
| 11055093 - Compuerta de regulación con Iris Ø200 mm | 30 |
32 |
120 |
200 |
1,4 |
| 11055094 - Compuerta de regulación con Iris Ø250 mm | 40 |
32 |
135 |
250 |
2,1 |
| 11055095 - Compuerta de regulación con Iris Ø315 mm | 40 |
32 |
140 |
315 |
3,5 |
| 11055096 - Compuerta de regulación con Iris Ø400 mm | 55 |
32 |
150 |
400 |
6,4 |
| 11055097 - Compuerta de regulación con Iris Ø500 mm | 52 |
32 |
150 |
500 |
9,6 |
| 11055098 - Compuerta de regulación con Iris Ø630 mm | 60 |
32 |
160 |
630 |
15,6 |
| Rango de presión (Pa) |
|---|
| 10-500 |
| Clase de estanqueidad al aire | Clase de estanqueidad al aire de la vertical |
|---|---|
| C |
Sin |
