Compuerta de aislamiento circular RGE
Aislamiento de un ramal de red
Compuerta de aislamiento circular RGE
Aislamiento de un ramal de red
La compuerta RGE permite equilibrar y aislar manualmente una red circular garantizando al mismo tiempo una tasa de fuga muy baja.
Compuerta de aislamiento circular RGE

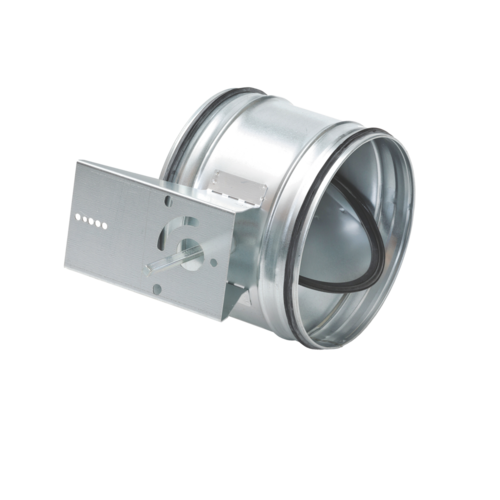

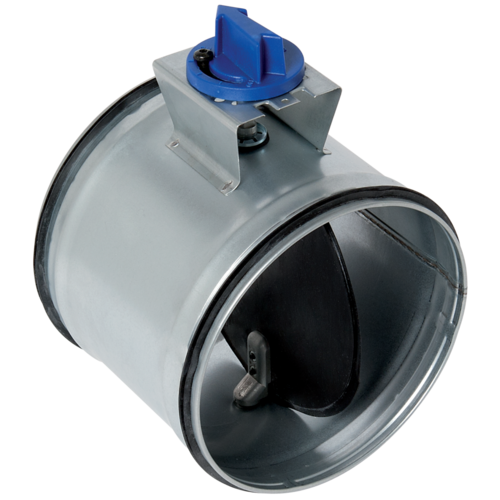

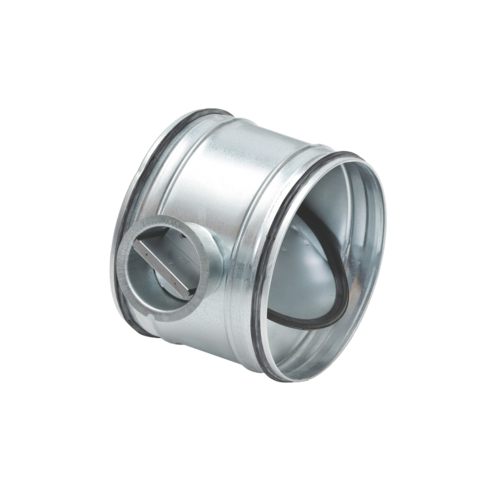

La compuerta RGE manual equilibra los caudales y aísla una red circular. La RGE manual posee un disco con junta para minimizar la fuga entre su parte anterior y posterior en posición cerrada y juntas de estanqueidad doble labio en cada unión para asegurar la continuidad con el resto de la red. Su puente alto permite un aislamiento sobrepuesto sin recubrir la empuñadura.
Los + productos
- - estanqueidad clase D según norma UNE-EN 1751.
La apertura y el cierre de la compuerta RGE manual se realizan gracias a la rotación de la empuñadura situada en un puente. En caso de cierre, la estanqueidad se consigue por medio de la junta moldeada del disco.
- acero galvanizado,
- estanqueidad antes/después del disco: clase 3 (hasta el diámetro de 160 mm, incluido) y 4 (a partir del diámetro 200 mm) según EN 1751,
- estanqueidad del producto de clase D según EN 12237,
- temperatura de funcionamiento hasta 120 °C.
- en conducto circular.
| Referencias | Material principal | Materia del aislante |
|---|---|---|
| 11055210 - RGE Ø100 + juntas manual | ||
| 11055211 - RGE Ø125 + juntas manual | ||
| 11055212 - RGE Ø160 + juntas manual | ||
| 11055213 - RGE Ø200 + juntas manual | ||
| 11055214 - RGE Ø250 + juntas manual | ||
| 11055215 - RGE Ø315 + juntas manual | ||
| 11055227 | Acero galvanizado |
|
| 11055228 | Acero galvanizado |
|
| 11055229 | Acero galvanizado |
|
| 11055230 | Acero galvanizado |
| Referencias | H (mm) | L (mm) | Ø (mm) | Peso (kg) |
|---|---|---|---|---|
| 11055210 - RGE Ø100 + juntas manual | 45 |
158 |
100 |
0,45 |
| 11055211 - RGE Ø125 + juntas manual | 45 |
158 |
125 |
0,56 |
| 11055212 - RGE Ø160 + juntas manual | 45 |
158 |
160 |
0,7 |
| 11055213 - RGE Ø200 + juntas manual | 45 |
158 |
200 |
0,9 |
| 11055214 - RGE Ø250 + juntas manual | 45 |
178 |
250 |
1,05 |
| 11055215 - RGE Ø315 + juntas manual | 45 |
178 |
315 |
1,7 |
| 11055227 | 45 |
198 |
355 |
|
| 11055228 | 45 |
198 |
400 |
|
| 11055229 | 45 |
238 |
450 |
|
| 11055230 | 45 |
238 |
500 |
| Referencias | Clase de estanqueidad al aire | Clase de estanqueidad al aire de la vertical |
|---|---|---|
| 11055210 - RGE Ø100 + juntas manual | D |
3 |
| 11055211 - RGE Ø125 + juntas manual | D |
3 |
| 11055212 - RGE Ø160 + juntas manual | D |
3 |
| 11055213 - RGE Ø200 + juntas manual | D |
4 |
| 11055214 - RGE Ø250 + juntas manual | D |
4 |
| 11055215 - RGE Ø315 + juntas manual | D |
4 |
| 11055227 | D |
4 |
| 11055228 | D |
4 |
| 11055229 | D |
4 |
| 11055230 | D |
4 |
